Parveke voi myös tuottaa sähköä: Parveke PV -asennusjärjestelmä valaisee kaupungin jokaisen seinän

Uusia mahdollisuuksia kaupunkiparvekkeille

Nykyaikaisten kaupunkien teräs- ja betonimetsässä parvekkeet nähdään usein yhtenä harvoista "hengitysaukoista". Kaupungeissa, joissa on korkeita rakennuksia ja tiukat maavarat, ihmiset kaipaavat enemmän luonnollisia ja viheralueita. Mutta samalla myös energiankulutus ja ympäristöpaineet kasaantuvat kaupunkeihin. Puhtaan energian läpimurron hakeminen rajoitetussa tilassa on tulossa tärkeä kaupunkien kestävän kehityksen kysymys.

Viime vuosina, maailmanlaajuisen energiamuutoksen ja ehdotuksen "hiilipiikin ja hiilineutraaliuden" tavoitteista, aurinkosähkön tuotanto yhtenä lupaavimmista puhtaan energian muodoista on vähitellen tunkeutumassa syrjäisistä aurinkosähkövoimaloista ja valtavista maaseutukatoista kaupunkien ydinasuinalueille. Parvekkeet, lähes jokaisen kotitalouden omistamana ulkotilana, ovat alkaneet tarkastella uudelleen - se ei ole enää pelkkä vaatteiden kuivaus- ja viherkasvien istutusnurkkaus, vaan siitä tulee todennäköisesti pieni, joustava ja tehokas "mikrovoimala".

Miksi kaupunkiparvekkeesta on tullut aurinkosähkön uusi eturintama? Toisaalta perinteinen katto aurinkosähkö kohtaa monia rajoituksia kaupunkien korkeissa asuinrakennuksissa, mikä tekee useimpien kaupunkien asukkaiden vaikeaksi nauttia aurinkosähkön eduista. Tilana, jota jokainen kotitalous voi hallita itsenäisesti, parvekkeella on hyvä saavutettavuus ja joustavuus sekä luonnollinen "energiaomavaraisuus". Toisaalta kaupunkien parvekkeiden julkisivutilaa on laiminlyöty pitkään. Itse asiassa ne saavat paljon lateraalista auringonvaloa. Jos niitä voidaan käyttää järkevästi, niillä on suuri potentiaali.

Tässä yhteydessä uusi aurinkosähköratkaisu, the Parveke PV-asennusjärjestelmä , syntyi. Tämän tyyppinen järjestelmä perustuu kevyisiin ja lujiin materiaaleihin. Parvekkeen suojakaiteen ja seinän vakaan liitoksen ansiosta aurinkosähkökomponentit voidaan asentaa vakaasti parvekkeelle tai jopa julkisivulle. Vielä tärkeämpää on, että tämän tyyppisessä järjestelmässä on modulaarinen rakenne ja säädettävät kulmakannattimet, jotka eivät vain mukaudu erilaisiin rakennusrakenteisiin, vaan myös optimoivat dynaamisesti sähköntuotantokulman auringonpaisteolosuhteiden mukaan, mikä parantaa huomattavasti parveketilan valoenergian hyötysuhdetta.

Huomionarvoista on, että parvekkeen aurinkosähköjärjestelmän syntyminen ei ole vain teknologinen innovaatio, vaan se muuttaa hiljaa myös kaupunkilaisten ja energian suhdetta. Aikaisemmin kaupunkiperheet olivat vain energiankuluttajia. Nyt heistä voi tulla "mikrogeneraattoreita" parvekkeen aurinkosähköjärjestelmien kautta ja osallistua hajautettuihin energiaverkkoihin. Tämä roolimuutos ei ainoastaan ​​auta alentamaan sähkökustannuksia, vaan lisää myös yksilöiden tietoisuutta ja osallistumista energiaomavaraisuuteen.

Mikä on Balcony PV -asennus?

Perinteisen vaikutelman mukaan aurinkosähköjärjestelmät asennetaan enimmäkseen maaseudun katoille, teollisuuspuistojen suurten tehtaiden huipulle tai aurinkovoimaloiden suurille avoimille tiloille. Näissä kohtauksissa on yleensä avoimia tiloja ja hyvät valaistusolosuhteet, jotka sopivat laajamittaiseen aurinkosähkömoduulien asennukseen. Teknologian kehittyessä ja kaupunkien energian kysynnän kasvaessa on kuitenkin ilmaantunut muoto, joka on lähempänä kaupunkilaisten elämää - **Balcony PV System** - on hiljaa saapumassa näkökenttään.

Mikä on parvekkeen aurinkosähköjärjestelmä?

Parvekkeen aurinkosähköasennus, kuten nimestä voi päätellä, on hajautettu energiajärjestelmä, joka pienentää ja modulisoi aurinkosähkön tuotantojärjestelmän ja asentaa sen asukkaiden parvekkeelle tai julkisivun seinälle. Se koostuu aurinkokennomoduuleista, kevyistä kannakkeista, inverttereistä, kaapeleista ja turvasuojalaitteista, ja joissakin järjestelmissä on myös energiaa varastoivia akkuja. Järjestelmä imee auringonvaloa, muuntaa sen tasavirraksi ja muuntaa sen sitten vaihtovirtalähteeksi, jota koti voi käyttää invertterin kautta, mikä tarjoaa asukkaille päivittäisen sähköntarpeen, kuten valaistuksen, kodinkoneet ja latauksen.

Keskeisin ominaisuus on, että se on pieni ja hieno, joustava ja helppokäyttöinen. Toisin kuin perinteiset laajamittaiset aurinkosähkölaitteet, parveke aurinkosähköjärjestelmä perustuu käsitteeseen "jokainen kotitalous yhtenä kokonaisuutena" ja "jokaista seinää voidaan käyttää", mikä ratkaisee erityisesti ongelman, että kaupunkiasunnot eivät voi asentaa aurinkosähköjä suuressa mittakaavassa, jotta kaupunkiperheet voivat rakentaa "pienivoimaloita" itsenäisesti.

Erot perinteisistä katolla olevista aurinkosähköjärjestelmistä

Vaikka aurinkosähköasennus parvekkeella ja aurinkosähkö kattoon ovat pohjimmiltaan molemmat aurinkosähkövoimantuotantoa, näiden kahden välillä on ilmeisiä eroja todellisissa sovelluksissa, jotka näkyvät pääasiassa seuraavista näkökohdista:

1.Asennustilan ja kohtauksen mukauttaminen

Katon aurinkosähkö: pääasiassa huviloihin, maaseutuasuntoihin tai pieniin liikerakennuksiin, joissa on avoin, esteetön laaja kattotila. Erinomaiset valaistusolosuhteet, jotka sopivat useiden komponenttien asennukseen, maksimaalisen tehon saavuttamiseksi.

Parveke PV-asennus: kaupungin kerrostalojen asukkaita päin, parveketila on rajallinen ja rakenne on monipuolinen, mikä ei sovellu suuripintaisten aurinkopaneelien asennukseen. Siksi parvekkeen aurinkosähköissä kiinnitetään enemmän huomiota tilan hienokäyttöön, kuten asennukseen suojakaiteisiin, ulkoseiniin tai ikkunakannattimiin, ja ne voidaan asentaa jopa pystysuoraan sivuseinään.

2.Käyttäjät ja päätöksentekomenetelmät

Katon aurinkosähkö: yleensä kattaa koko rakennuksen kattoomistusoikeudet, ja niiden on koordinoitava omistajan komiteaa tai kiinteistöyksikköä yhtenäistä käyttöönottoa varten. Prosessi on suhteellisen monimutkainen, ja se sisältää kollektiivisen päätöksenteon, talousarvion hyväksymisen ja muita asioita.

Parveke PV-asennus: asennettu yksittäiselle parvekkeelle, omistaja voi tehdä itsenäisiä päätöksiä ilman monimutkaista koordinointia. Se on erityisen ystävällinen huoneistoissa ja vuokrataloissa asuville yksittäisille käyttäjille, ja sillä on erittäin korkea joustavuus ja mukavuus.

3. Asennuksen vaikeus ja rakennustapa

Katon aurinkosähkö: vaatii ammattimaisen rakennustiimin suorittamaan rakenneselvityksiä, katon porausta, järjestelmän johdotusta, kannakkeiden kiinnitystä jne. Rakennusaika on pitkä ja sillä on tiettyjä häiriöitä talon rakenteeseen.

Parveke-PV-asennus: Kannatinjärjestelmässä on iskemätön muotoilu tai säädettävä kiinnitysrakenne, joka kiinnitetään parvekkeen suojakaiteeseen tai seinään pulteilla, puristimilla jne. Rakenne on yksinkertainen, ja jopa jotkut tuotteet tukevat "DIY-asennusta". Se kestää vain puoli päivää, mikä sopii aloitteleville käyttäjille ja yksityishenkilöille nopeaan käyttöönottoon.

4. Estetiikka ja arkkitehtoninen integraatio

Katon aurinkosähkö: Koska se asennetaan katolle, sitä ei ole helppo löytää, eikä se yleensä vaikuta rakennuksen ulkonäköön. Mutta sitä on vaikea toteuttaa kaupunkiyhteisöissä.

PV-asennus parvekkeelle: Asunnon lähellä olevan sijainnin vuoksi järjestelmän tulee ottaa huomioon sekä visuaalinen kauneus että arkkitehtoninen tyyliintegraatio. Nykyisessä uudessa parvekkeen PV-asennuksessa käytetään yleensä erittäin ohuita komponentteja ja piilotettuja johdotusratkaisuja aurinkosähkötoimintojen saavuttamiseksi vaikuttamatta parvekkeen läpinäkyvyyteen ja estetiikkaan.

5. Sähköntuotantotavoitteet ja sovellusskenaariot

Katon aurinkosähkö: Pyri yleensä **suuren tehon ja maksimaalisen tehon tuotantoon**, liity verkkoon myydäksesi sähköä tai tee yhteistyötä energian varastointijärjestelmien kanssa, sopii täydelliseen sähköistykseen ja omavaraisiin energiajärjestelmiin perheille.

Asennus parvekkeelle: Pyri **matalan kynnyksen käynnistykseen** ja "käyttöön tuotannon edistämiseen", tarjoa perheille päivittäisiä sähkölisäyksiä (kuten valaistus, riisinkeittimet, matkapuhelimen lataus, reitittimet jne.), ja se voidaan myös liittää verkkoon sähköntuotantoa varten, mutta se on enemmän taipuvainen "pieniin tavoitteisiin" ja hajautetun energian vähentämiseen ja hiilidioksidin vähentämiseen.

aurinkosähköasennus parvekkeelle: askel kohti kaupunkienergian demokratisointia

Parvekkeellisen aurinkosähköasennuksen ilmaantuminen ei ole vain tuotetason innovaatio, vaan se edustaa myös energianhankintamenetelmien "demokratisoitumista". Se alentaa osallistumiskynnystä ja antaa tavallisille perheille mahdollisuuden hyötyä puhtaasta energiasta. Tämä "hajautettu, yksilöllinen, skenaariopohjainen" energiaratkaisu horjuttaa hiljaa perinteistä energian tarjonnan ja kysynnän rakennetta.

Teknologian kehittyessä parvekkeelle asennetun aurinkosähköasennuksen komponenttien tehokkuus, invertterin älykkyys ja turvallisuus paranevat nopeasti. Yksinkertaisesta "yhdestä parvekkeesta ja kahdesta paneelista" uuden sukupolven tuotejärjestelmiin, joissa on älykäs käyttö ja ylläpito, etävalvonta ja energian varastointi synergia, parveke aurinkosähköasennus on matkalla kohti älykkäämpää, turvallisempaa ja osallistavampaa tulevaisuutta.

Uuden kannatinjärjestelmän ydinsuunnittelu

Jotta kaupunkiparvekkeesta tulisi todella puhtaan energian "raja", tarvitaan paitsi tehokkaita aurinkosähkömoduuleja, myös joustavaan, vakaaseen, kevyeen ja turvalliseen asennusalustaan - tämä on parveke PV-asennuksen arvo. Toisin kuin perinteiset aurinkosähkökannattimet, jotka on tarkoitettu pääasiassa suuren jännevälin ja suuria kantavia rakenteita varten kattoon ja maahan, aurinkosähköparvekeasennus on kapea, monimutkainen ja vaihteleva kaupunkiparvekeympäristö, joten suunnittelukonseptissa ja suunnittelussa on olennainen ero.

Modulaarinen rakenne: joustava jatkos, joka mukautuu erilaisiin parvekkeisiin

Modulaarinen suunnittelu on avainkonsepti asennuksen tehokkuuden ja sopeutumiskyvyn parantamiseksi nykyaikaisessa suunnittelussa. Parveke-PV-asennuksen modulaarinen rakenne tarkoittaa, että koko järjestelmää voidaan koota, laajentaa tai pienentää eri parvekkeiden koon, muodon ja asennusvaatimusten mukaan, kuten "rakennuspalikoita".

Tämä ei ainoastaan ​​tuo erittäin suurta räätälöintijoustavuutta, vaan mahdollistaa myös tuotteiden standardoidun tuotannon, mikä vähentää huomattavasti valmistus- ja kuljetuskustannuksia. Samaan aikaan modulaariset komponentit on yleensä varustettu esiasetetuilla liitännöillä ja pika-asennusliittimillä. Jopa ei-ammattilaiset voivat suorittaa kokoonpanon ja virheenkorjauksen lyhyessä ajassa yksinkertaisilla työkaluilla, mikä yksinkertaistaa asennusprosessia huomattavasti.

Lisäksi modulaarisuuden etuna on sen uudelleenkäytettävyys ja irrotettava liikkuvuus. Vuokralaisille tai lyhytaikaisille asukkaille parveke PV ei ole enää "kiinteä sijoitus", vaan joukko vihreitä hyödykkeitä, jotka voidaan viedä pois ja käyttää uudelleen. Muuton jälkeen se tarvitsee vain koota uudelleen uuden parvekkeen rakenteen mukaan ja se voidaan ottaa uudelleen käyttöön.

Kevyt materiaali: tasapaino korkean lujuuden ja kaupunkiturvallisuuden välillä

Koska parveketila on lähellä asuinympäristöä ja rakenteellinen kantokyky on rajallinen, parvekkeen PV-kiinnityksen tulee olla sekä kevyttä että vahvaa lisäämättä parvekkeen kuormitusta ja samalla varmistaa turvallisuus. Tästä syystä nykyisissä valtavirtatuotteissa käytetään päämateriaalina enimmäkseen lujaa alumiiniseosta tai ruosteenkestävää kuumasinkittyä terästä.

Alumiiniseoskannattimien etuja ovat:

*Kevyt: Tiheys on vain kolmasosa teräksen tiheydestä, mikä vähentää huomattavasti parvekkeen kuormitusta;

* Vahva korroosionkestävyys: Soveltuu kosteaan ja sateiseen ulkoympäristöön;

* Hallittava lujuus: Paranna rakenteellista lujuutta profiilisuunnittelulla varmistaaksesi pitkän aikavälin vakauden;

* Kaunis ulkonäkö: Pinta on sileä anodisoinnin jälkeen, mikä sopii paremmin yhteen moderniin parveketyyliin.

Ruostumattomien teräskannattimien edut ovat:

* Erittäin korkea rakenteellinen vakaus: soveltuu kestämään korkeita tuulikuormia;

* Pitkä käyttöikä: galvanoitu kerros voi tehokkaasti estää ruostetta ja hapettumista;

* Hallittavissa oleva hinta: sopii käyttäjille, joilla on korkeat taloudelliset vaatimukset.

Kaksi materiaalityyppiä voidaan valita joustavasti käyttäjän tarpeiden, ilmastoympäristön ja budjetin mukaan. Joissakin huippuluokan järjestelmissä käytetään jopa hiilikuitukomposiittimateriaaleja parantaakseen entisestään lujuutta ja estetiikkaa ja edistääkseen parvekkeen aurinkosähköasennuksen olevan kevyempi, vahvempi ja ympäristöystävällisempi.

Moniin skenaarioihin sopeuttaminen: sopeudu erilaisiin parveke- ja seinäympäristöihin

Kaupunkien asuinrakennusten parvekemuodot vaihtelevat suuresti. Ne voivat olla puolisuljettuja, lasikoteloituja tai ulokekaiteita tai upotettuja tasoja. Siksi yksi parvekkeen aurinkosähköasennuksen ydinhaasteista on saavuttaa korkea sopeutumiskyky erilaisiin skenaarioihin.

Näiden monimutkaisten asennusvaatimusten täyttämiseksi edistyneillä parvekekiinnitysjärjestelmillä on yleensä seuraavat suunnitteluominaisuudet:

1. Useat kiinnitystavat ovat valinnaisia

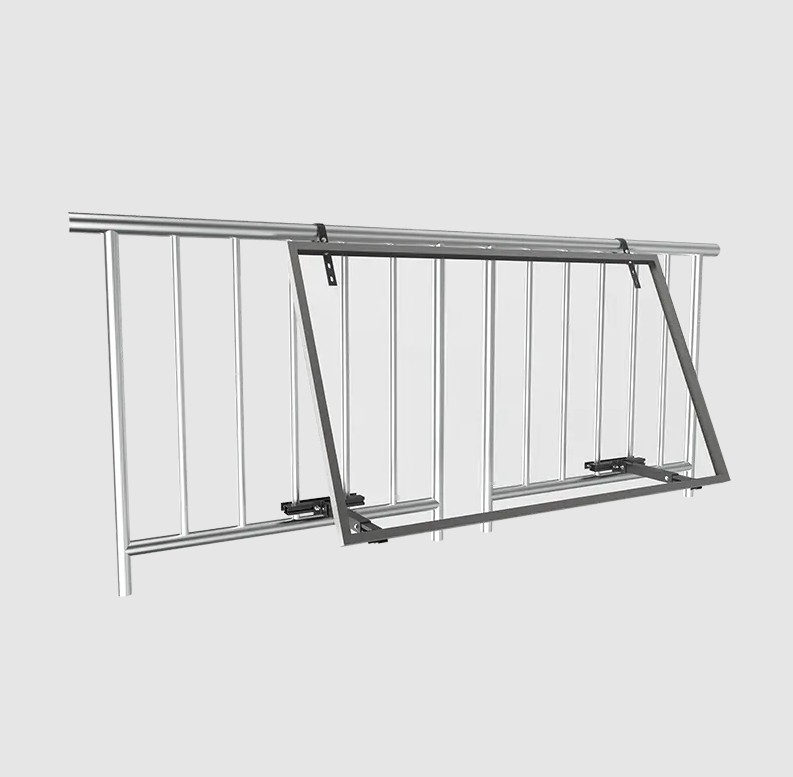

Se voidaan liittää turvallisesti rakenteisiin, kuten parvekkeen kaiteisiin, seiniin, lattioihin ja kukkapenkin reunoihin pulteilla, puristimilla, U-muotoisilla pidikkeillä, säädettävillä jaloilla jne. Jotkut järjestelmät tukevat lävistystöntä suunnittelua, mikä sopii erityisen hyvin skenaarioihin, joissa rakennuksen rakenteiden muuttaminen ei ole sallittua, kuten vuokra-asunto tai korkealuokkainen liikerakennus.

2. Sopeudu eri kulmiin ja suuntiin

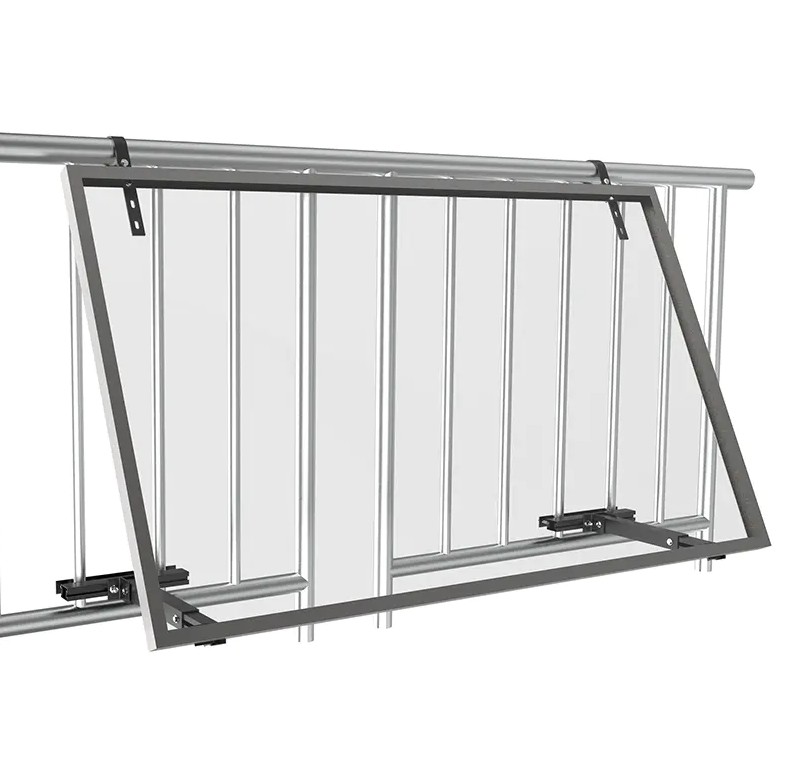

Kannattimella voidaan säätää kallistuskulmaa ja pyörimissuuntaa vastaamaan eri suuntaisia parvekkeita kaakkoon, luoteeseen ja koilliseen valonkäytön parantamiseksi. Joissakin järjestelmissä on sisäänrakennetut hienosäätöliitokset tai vaihteiston lukitusrakenteet, ja käyttäjät voivat hienosäätää komponenttien kulmaa vuodenajan auringonvalon mukaan optimoidakseen edelleen sähköntuotannon tehokkuutta.

3. Yhteensopiva pysty- ja vinoasennuksen kanssa

Sitä ei voi vain asentaa vaakasuoraan parvekkeen kaiteeseen, vaan se tukee myös useita asennustapoja, kuten pystysuoraa seinäkiinnitystä ja vino ikkunaripustus, ja se voidaan jopa muuntaa "ulkoiseksi mikrovoimalaitokseksi" parvekkeen ja julkisivutilan aktivoimiseksi täysin.

4. Suunniteltu yhdessä erittäin ohuiden aurinkosähkömoduulien kanssa

Monet markkinoilla olevat parvekePV-kiinnikkeet on tällä hetkellä suunniteltu erittäin ohuille ja kevyille moduuleille, jotka ovat jopa tavallisia lasi-ikkunoita ohuempia ja kevyempiä, mikä varmistaa, että parvekkeella ei ole ahdistuksen tunnetta. Samalla näillä moduuleilla on vahvempi valonläpäisykyky ja ne sopivat paremmin parvekkeen ilmanvaihto- ja valaistustarpeiden ylläpitämiseen.

Jokainen seinä voi tuottaa sähköä: joustavat asennusskenaariot

Kun puhumme aurinkosähkön tuotannosta, ensimmäinen reaktio on usein "katto" - siististi järjestetyt aurinkopaneelit, jotka paistavat auringossa. Kuitenkin kaupungeissa, joissa jokainen sentin maa on arvokasta, perinteistä "voimantuotantokattoa" ei ole helppo saada. Usein syntyy korkeita asuinrakennuksia, tiheitä yhteisöjä ja rakennuksia, joilla on monimutkaisia omistusoikeuksia katolla aurinkosähkö pelottavaa.

Parveke-PV:n nousu rikkoo tämän tilarajoituksen. Uusien kannatinjärjestelmien ja erittäin kevyiden komponenttien ansiosta lähes jokaisesta seinästä, jokaisesta parvekkeesta ja jopa ikkunan ulkopuolella olevasta reunatilasta voi tulla "uusi paikka" sähköntuotannolle. Tämä on kaupunkien energiajärjestelmän dekonstruktiivinen innovaatio - pystysuoran tilan kääntäminen "ohjatusta" "aktivoiduksi".

Sähköntuotantoa voidaan saada eri suuntiin: Älä anna auringon tuhlata seinää

Perinteisiä aurinkosähköjärjestelmiä käytetään usein vain eteläsuunnassa auringonvalon maksimaalisen hyötysuhteen saavuttamiseksi. Mutta parvekkeellisessa aurinkosähkössä ei ole kyse vain sähköntuotannon maksimoinnista, vaan myös käytettävissä olevan tilan ja joustavuuden maksimoimisesta. Uusi kannatinjärjestelmä ja komponenttirakenne mahdollistavat jopa pohjoiseen, itään ja länteen päin olevilla seinillä tietyn sähköntuotantoarvon.

Tämä johtuu kolmesta teknisestä tekijästä:

1. Säädettävä kulma

Moderni kannatinjärjestelmä tukee aurinkosähkömoduulien pyörittämistä ja kallistamista tietyllä kulma-alueella, kuten säätöä pystyseinästä 30 asteen kaltevuuteen, jotta voidaan paremmin vastaanottaa vinovaloa ja kompensoida ei-etelään suuntautuvien parvekkeiden valohaitat.

2.High-tehokkaat yksikiteiset PERC- tai N-tyypin moduulit

Uuden sukupolven tehokkaat aurinkosähkömoduulit voivat edelleen ylläpitää korkeaa muunnosnopeutta heikossa valossa ja hajavaloympäristöissä. Vaikka aurinko on vinoutunut itään aamulla ja vinoutunut länteen iltapäivällä, päivän aikana voi kertyä huomattavaa sähköntuotantoa.

3. Älykäs invertteri ja mikroinvertterijärjestelmä

Älykäs invertteri voi automaattisesti säätää lähtötehoa kunkin komponentin valoolosuhteiden mukaan. Vaikka vain yksi aurinkosähköpaneeli olisi valaistu, muut komponentit eivät "vedä alas" sen sähköntuotantoa. Tämä on "mikroinvertteri"-järjestelmän merkitys. Se tekee itäseinän yhden kappaleen ja länsiseinän yhden kappaleen sähköntuotantosuunnitelmasta myös käytännön hyötyä.

Parveke - vapaa-ajan kulmasta "mikrovoimalaksi"

Parveke on yksi harvoista kaupunkiasuntojen tiloista, jotka voivat olla suoraan yhteydessä ulkomaailmaan. Aiemmin se oli paikka vaatteiden kuivaamiseen, teen juomiseen ja kukkien kasvattamiseen, mutta nyt parvekkeesta on tulossa sopivin "strateginen etuvartio" aurinkosähkön käyttöön.

Monitasoiset asennuspaikat:

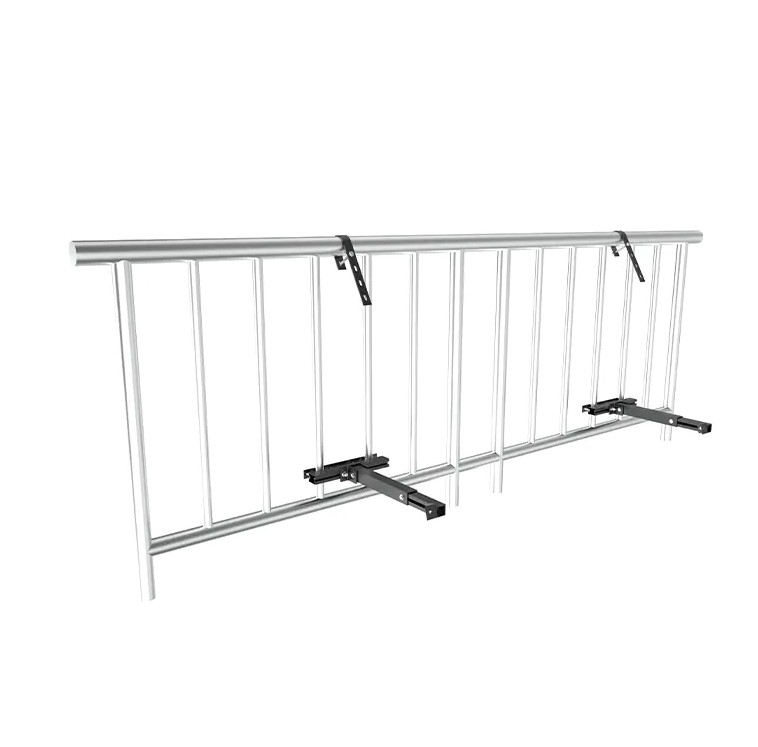

*Parvekkeen suojakaide: vaakasuorat kiinnikkeet voidaan ripustaa 1-2 moduulin asentamiseksi näkökenttään vaikuttamatta;

* Parvekkeen yläreuna: käytä L-muotoisia tai kaltevia kannakkeita avataksesi moduulit ulospäin tietyssä kulmassa;

* Parvekkeen sivuseinä: sopii erityisen hyvin kevyiden moduulien pystysuoraan asettamiseksi "valosähköverhoseinän" muodostamiseksi;

* Kukkapenkki- tai ilmastointiasento: muunnetaan jalka-asennusperustukseksi tilan kuolleen kulman hyödyntämiseksi;

Varsinkin etelään päin avautuvalla parvekkeella moduulit eivät voi ainoastaan ​​tuottaa sähköä, vaan myös toimia aurinkovarjoina, lämpöeristyksenä ja parantaa parvekkeen yksityisyyttä tappaen kaksi kärpästä yhdellä iskulla, muuttaen parvekkeen todella "näköalatasanteesta" "toiminnalliseksi alustaksi".

Reuna ikkunan ulkopuolella: pienellä tilassa on myös hyvä käyttötarkoitus

Monilla asukkaista ei välttämättä ole parveketta, vaan vain ikkuna. Mutta tämä ei tarkoita, että he eivät voisi osallistua parveke PV -trendiin. Uuden sukupolven kannatinjärjestelmissä on ilmaantunut eräänlainen pieni ripustuslaite, joka on suunniteltu "ikkunan ulkopuoliseen reunatilaan". Pääominaisuuksiin kuuluvat:

*Ei tarvitse tehdä reikiä, ei vaurioita rakenteessa, kiinnitetty ikkunan reunaan tai alareunaan säädettävien koukkujen avulla;

* Erittäin ohut komponenttirakenne, paksuus on vain alle puolet perinteisistä komponenteista, mikä takaa turvallisuuden;

* Taitettava tai varastoitava rakenne, joka sopii vuokralaisten tilapäiseen käyttöön tai joustavaan käyttöön;

Tämä laite sopii käyttäjille, kuten opiskelija-asuntolille, vanhoille yhteisöille ja lyhytaikaisille vuokra-asunnoille. Vaikka asennuspaikka on vain 0,5 neliömetriä, se voi "aseta aurinkosähkön lehden".

Ulkojulkisivun aurinkosähkö: Rakennuspinta voi myös tuottaa sähköä

Rakennusten aurinkosähköintegraation konseptin kehittyessä yhä useammat kaupunkirakennukset alkavat tutkia tapoja muuttaa ulkoseinä suoraan energiantuotantoalustaksi. ParvekePV-alalla tätä ideaa viedään pienessä mittakaavassa ja edullisesti siviilikäyttöön.

Suunnittelun kohokohdat kiinnikkeen ja ulkoseinän yhdistelmästä:

* Pystyasennusteline: Kiinnitä aurinkosähkömoduuli ulkoseinään kuten maalaus, joka voi tuottaa sähköä ja on koristeellinen;

* Verhoseinään integroitu kiinnike: Integroitu muotoilu lasi- tai metalliseinällä näkymättömän sähköntuoton saavuttamiseksi;

* Kaksoislasimoduuliyhdistelmä: sillä on läpikuultavat ominaisuudet, se ei estä valoa ja sillä on kaunis vaikutus;

Tämän tyyppisen järjestelmän edistäminen ei ainoastaan ​​paranna rakennuksen toimivuutta, vaan myös parantaa kaupunkirakennusten "vihreää kuvaa". Voidaan ennakoida, että tulevaisuudessa kerrostalojen, toimistotalojen ja vanhojen asuinalueiden julkisivuista voi tulla osa sähköntuotantovälinettä.

Joustavien sovellusskenaarioiden arvolaajennus

Jokainen seinä voi tuottaa sähköä, mikä tarkoittaa, että olemme siirtymässä "keskitetystä energiasta" "hajautetun energian" aikakauteen. Balcony PV on tämän muutosprosessin silta:

* Yksittäisille kotitalouksille: se tarkoittaa alhaisempia sähkölaskuja ja suurempaa itsenäisyyttä;

* Vanhoille asuinalueille: se tarkoittaa rakentamista vihreiksi yhteisöiksi ilman kattojen kunnostusta;

* Yleinen kaupunkien energianhallinta: se tarkoittaa hajautettujen ohjattavien tehonsyöttöverkkojen asteittaista parantamista, mikä auttaa vähentämään verkon kuormitusta ja parantamaan huippu-laakson säätömahdollisuuksia;

Tämä ei ole vain energiarakenteen jälleenrakentaminen, vaan myös innovaatio asukkaiden elämäntapoihin.

Sähköntuotannon tehokkuuden parantamisen salaisuus: kulmassa säädettävä muotoilu

Tiedämme kaikki, että auringonvalon kulma määrittää suoraan aurinkosähkömoduulien tehokkuuden. Jos haluat "aurinkoa" enemmän sähköä, sinun tulee tehdä aurinkopaneelit mahdollisimman kohtisuoraan auringonvalon suuntaan. Perinteisissä katto aurinkosähköissä tämä saavutetaan yleensä kerta-asetuksella asennuksen aikana, mutta mikrotilassa, kuten parvekkeella, kiinteä kulma ei ole aina paras valinta.

Siksi kulmasäädettävästä suunnittelusta on tullut keskeinen innovaatio parveke PV-asennusjärjestelmä . Sen avulla käyttäjät voivat säätää moduulin kallistuskulmaa vuodenajan tai suunnan mukaan, mutta se voi myös siepata auringonvaloa mahdollisimman paljon kaupunkirakennusten monimutkaisissa ympäristöissä joustavimmalla tavalla, mikä parantaa merkittävästi sähköntuotannon tehokkuutta.

Miksi kulma on niin tärkeä?

Aurinko muuttaa "korkeutta" ympäri vuoden ja liikkuu pitkin päivää. Auringonvalokulma on kohtalainen keväällä ja syksyllä, korkea kesällä ja matala talvella. Kiinteän kulman aurinkosähköjärjestelmässä, jos kallistuskulma poikkeaa liikaa auringon säteilykulmasta, se johtaa tehokkaan valon vähenemiseen ja sähköntuotannon hyötysuhteen heikkenemiseen.

Tiedot osoittavat, että jokaista 10 asteen poikkeamaa optimaalisesta kulmasta sähköntuotannon hyötysuhde laskee keskimäärin noin 3 %\~5 %; jos optimaalinen kulma voidaan ylläpitää ympäri vuoden, kokonaissähköntuotantoa voidaan lisätä **10%\~25%**, mikä on erittäin huomattava voitto mikroparvekejärjestelmälle.

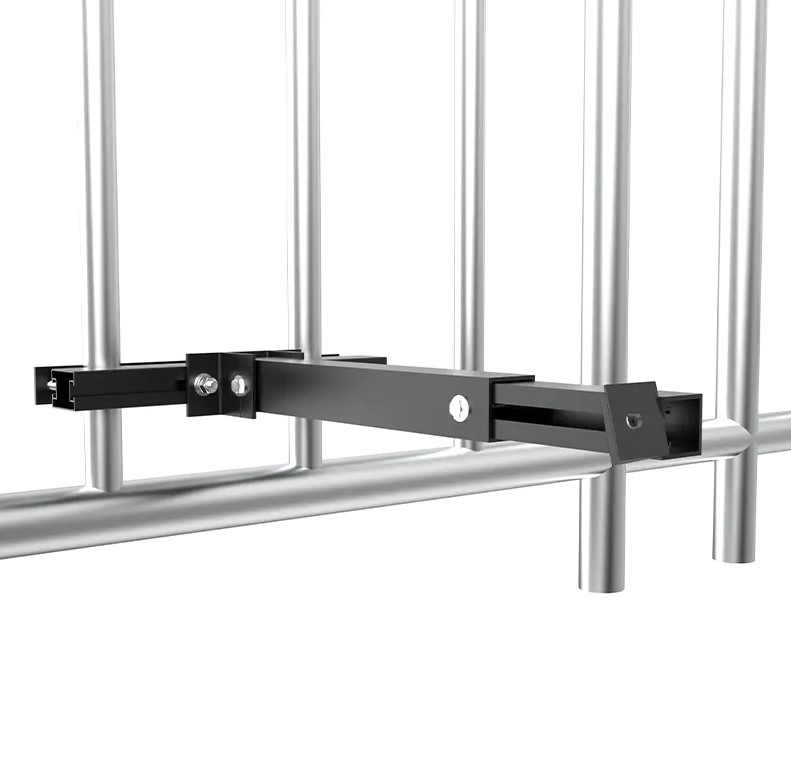

Kulmassa säädettävän kannakkeen rakenne ja periaate

Kulmassa säädettävässä kannakkeessa käytetään erityistä mekaanista rakennetta, jotta komponentti voi pyöriä tai kallistua joustavasti tietyllä alueella.

Yleisiä malleja ovat:

1.Vaihde-lukittu kannake

Kallistuskulmaa voidaan hienosäätää 10°:n yksiköissä säätämällä tukipistettä hammaspyörätyyppisellä asteikolla. Säädön jälkeen rakenne on vakaa ja sillä on hyvä tuulenpitävyys.

2.Monireikäinen tappikiinnike

Kannattimessa on useita reikiä, ja käyttäjät voivat asettaa tappeja kiinnittääkseen sen vastaavaan kulmaan tarpeen mukaan. Edut ovat yksinkertaisuus ja alhaiset kustannukset.

3. Liu'uta kiskon kulman säätörakenne

Liukuvien ohjauskiskojen ja kierresäätötankojen yhdistelmällä voidaan saavuttaa jatkuva kulman säätö, joka sopii huippuluokan sovelluksiin, jotka ovat herkkiä valolle.

4. Automaattinen valonseurantamikrojärjestelmä (pieni määrä huippuluokan malleja)

Käytä valoantureita säätääksesi kulmaa reaaliajassa, kuten "auringonkukat", mutta hinta on korkea, eikä sitä ole vielä mainostettu laajasti kodin parvekekohtauksissa.

Näissä malleissa otetaan huomioon parvekkeen tilarajoitukset. Kevyen rakenteen ja helpon käytön varmistamisen perusteella maksimoidaan käyttäjän säätömukavuus ja järjestelmän vakaus.

Kuinka säätää kulmaa vuodenajan mukaan?

Yksinkertainen nyrkkisääntö on:

Paras kallistuskulma ≈ paikallinen leveysaste ± kausikorjauskulma

Etelään päin oleville parvekkeille tämä säätö on erittäin tehokas; itään tai länteen päin oleville parvekkeille kulmaa ja suuntaa voidaan säätää valon vastaanottokulman optimoimiseksi aamulla tai iltapäivällä.

Vaikka sitä säädettäisiin vain 2\~3 kertaa vuodessa, se voi tuoda vuotuisen keskimääräisen sähköntuotannon lisäyksen yli 10 % varsinkin pohjoisessa tai alueilla, joilla valon muutos on selvä, tämä hyöty on merkittävämpi.

Miten tavalliset käyttäjät toimivat?

Monet ihmiset ovat huolissaan: en ole sähköasentaja, voinko käyttää näitä kiinnikkeitä? Itse asiassa nykyaikaiset parveke PV-asennusjärjestelmät ovat suunnitelleet kulman säätömekanismin erittäin yksinkertaiseksi, ja tavalliset käyttäjät voivat tehdä sen itse:

Kulman säätö vaatii vain jakoavaimen tai kuusikulmaisen työkalun, ja toiminta-aika on 10 minuuttia;

Käsikirja on varustettu kulmaohjaimella, jopa asteikolla ja suositellulla vuodenaikojen kulmakaaviolla;

Jotkut yritykset tarjoavat "kausiluonteisia kulmansäätöpalvelupaketteja", joissa ammattiteknikot vierailevat kahdesta kolmeen kertaa vuodessa optimoidakseen käyttäjien kallistuskulman säännöllisesti. Tämä on harkittu palvelulaajennus vanhuksille tai asukkaille, joille se ei ole kätevää.

Kaupunkien "valojahtien" käytännön merkitys

Kaupunkien parvekkeellisissa aurinkosähköjärjestelmissä jokaisen komponentin pinta-ala on rajallinen, joten on vielä tärkeämpää puristaa maksimaalinen sähköntuotannon hyötysuhde "yksikköalalta". Kulmassa säädettävä rakenne tarjoaa vain mahdollisuuden hienosäätöön.

*Yksityishenkilöille: se tarkoittaa korkeampaa tuottoa ja lyhyempiä takaisinmaksuaikoja;

* Järjestelmälle: se tarkoittaa yleistä vakautta ja tehokkuutta;

* Kaupunkien energiaverkon osalta: kunkin mikroaseman sähköntuotantokapasiteetin parantaminen on vahvempi lenkki hajautetussa energiajärjestelmässä;

Toisin sanoen kulman säätö ei ole vain tekninen yksityiskohta, vaan myös osoitus kaupunkilaisesta energianhallinnasta.

Ei huolta kaupunkien korkeista rakennuksista: tuulenpitävä ja putoamisen estävä turvallisuussuunnittelu

Kaupungeissa, joissa on korkeita rakennuksia, monet asukkaat ovat innokkaita kokeilemaan parveke-PV:tä, mutta usein käytännöllinen ongelma pysäyttää heidät: korkealla tuulet ovat voimakkaita, puhalletaanko aurinkopaneelit pois? Onko se turvallista?

Tämä on erittäin perusteltu huolenaihe. Mitä korkeampi kerros, sitä suurempi on tuulen nopeus ja sitä suurempi on rakennuksen julkisivun tuulelle alttiina alue. Kun sitä ei ole kiinnitetty tukevasti, itse laite ei vaurioidu, vaan se voi myös aiheuttaa vakavia turvallisuusonnettomuuksia. Varsinkin tuulisilla alueilla tai alueilla, joilla on usein taifuunia, parvekkeen aurinkosähköjärjestelmän tuulenpitävyys ja putoamisenestoominaisuudet ovat nousseet ensisijaisiksi huomioiksi.

Onneksi teknologian kehittyessä ja standardien parantuessa uusi parvekesähköasennusjärjestelmä on jo pitkään integroinut "turvallisuuden" suunnittelu-DNA:hansa ja erilaisten rakenteellisten yksityiskohtien ja materiaalioptimoinnin ansiosta se varmistaa, että se voi olla yhtä vakaa kuin vuori myös kaupungin korkeassa ympäristössä.

Kuinka suuri on korkean korkeuden tuulenpaine?

Katsotaanpa ensin dataa: Normaaleissa sääolosuhteissa tuulen nopeus yli 10:n kerroksissa voi olla 30 % ~ 50 % korkeampi kuin maassa; voimakkaissa tuulissa hetkellinen tuulenpaine yli 20 kerroksen rakennuksissa voi olla 400-800 Pa tai jopa korkeampi. Tämä vastaa jatkuvaa vetovoimaa 40\~80 kg neliömetriä kohti. Jos rakenne on epävakaa, on olemassa putoamisvaara.

Siksi parvekkeen aurinkosähköjärjestelmää suunniteltaessa on lähdettävä liikkeelle kolmesta materiaalista, rakenteesta ja liitäntämenetelmästä, jotta voidaan varmistaa, että se kestää tuulenpainetta ja putoamisriskejä pitkään.

Tuulilukkojärjestelmä: tee kiinnikkeestä "tiukka eikä löysä"

Modernissa parveke PV-asennusjärjestelmä s, tuulilukitusrakenne (Wind-lock Bracket) otetaan yleisesti käyttöön. Se on moninkertainen kiinnitys- ja kiristysmekanismi, joka varmistaa, etteivät komponentit tärise, nouse tai luista tuulen vaikutuksesta.

Yleisiä malleja ovat:

*Kaksikerroksinen paineliuskan lukitus: Komponenttikehyksen ylä- ja alaosat on kiinnitetty puristusliuskoilla, jotka eivät vain paina paneelia, vaan myös lisäävät koko rungon vakautta;

* Mekaaninen hammasta pureva solki: Kiinnikkeen kaukopalkki ja asennusvarsi on yhdistetty "pururakenteen" kautta ja lukkoa puristetaan tiukemmin ja tiukemmin kovissa tuuleissa;

* Löystymistä estävä mutterin jousialusyhdistelmä: Käytä iskunkestäviä kiinnikkeitä, joita ei ole helppo löysätä edes pitkäaikaisessa tärinässä;

* Näkymätön saranarakenne: Joihinkin säädettäviin kulmakiinnikkeisiin on upotettu saranat pyörivän akselin läpi, ja siihen on asennettu bajonetti, joka on helppo säätää ja varmistaa kiinnityslujuuden.

Näiden rakenteiden suunnittelukonsepti on samanlainen kuin lentokoneen siiven osien tai siltaliittimien, mikä varmistaa, että jännityskeskittymispisteessä ei tapahdu löystymistä tai murtumista, mikä vastustaa tehokkaasti voimakkaiden tuulien aiheuttamaa jatkuvaa painetta ja äkillistä iskua.

Putoamisenestolaite: useat takuut, ei piilotettuja vaaroja

Tuulisuojan lisäksi on tarpeen myös estää "putoaminen". Varsinkin korkeissa rakennuksissa, kun parvekkeelle asennettu aurinkosähkölaite putoaa, seuraukset ovat tuhoisia. Siksi nykyaikaisissa järjestelmissä on yleensä toissijainen suojamekanismi putoamisen estämistä varten.

Pääkomponentit sisältävät:

* Ruostumattomasta teräksestä valmistettu putoamisenestokaapeli: Jokainen aurinkosähköpaneeli tai kiinnike on yhdistetty parvekkeen runkoon ruostumattomasta teräksestä valmistetun kaapelin kautta. Vaikka pääkiinnitys löystyy vahingossa, se voi toimia myös "turvaköydenä" putoamisen estämiseksi.

* Itselukittuva koukkujärjestelmä: Samalla tavalla kuin korkealla työmaatyöntekijöiden käyttämä koukkurakenne, se lukittuu automaattisesti parvekkeen suojakaiteeseen tai seinärakenteeseen, kun komponentti asennetaan. Kun kuormitus muuttuu, se lukittuu automaattisesti ylimääräisen turvallisuuden parantamiseksi.

* Rajapulttirakenne: Asennuksen lopussa asetetaan rajoituslaite, joka estää yleisen luisumisen, vaikka asento olisi poikkeava rakenteen ikääntymisen tai maanjäristyksen vuoksi.

Tämä "päärakenteen putoamisenestojärjestelmä" kaksoisvakuutusmekanismi on jossain määrin lähellä kiipeilyköysijärjestelmän turvallisuuskonseptia. Vaikka pahin tapahtuisi, se ei karkaa käsistä.

Kevyt materiaali on myös turvallisuuden avain

Älä ajattele virheellisesti, että "raskas on turvallista". Korkean rakennuksen käyttöskenaarioissa kevyet ja lujat materiaalit ovat järkevämpi valinta. Tällä hetkellä parvekkeen PV-asennuksessa käytetään enimmäkseen seuraavia materiaaleja:

* Erittäin luja alumiiniseos (kuten 6063-T5): pieni tiheys, korkea lujuus, hyvä ruosteenkestävyys, sopii pitkäaikaiseen altistumiseen ulkoympäristöön;

* Kuumasinkity hiiliteräs: erityisen korroosionestokäsittelyn jälkeen sillä on sekä paino- että lujuusetuja, ja sitä käytetään laajalti kantavassa rungossa;

* Ruostumattomasta teräksestä valmistetut kiinnikkeet: erittäin vahva korroosionestokyky, tärkeimmät osat eivät ole helppo ruostua ja kuoriutua;

Materiaalivalinnan ja rakenteellisen optimoinnin yhdistelmällä parvekkeen aurinkosähköjärjestelmä voi säilyttää lujuuden ja välttää rakennuksen tarpeettoman lisäkuormituksen, mikä on tasapaino turvallisuuden ja käytännöllisyyden välillä.

Sekä estetiikka että käytännöllisyys: vahva arkkitehtoninen integraatio

Kun parvekkeen aurinkosähkö tulee kaupunkilaisten elämään, sähköntuotannon tehokkuuden ja asennusturvallisuuden lisäksi toinen "kompastuskivi", jota ei voida sivuuttaa, on ulkonäköongelma.

Modernissa cities where every inch of land is valuable and aesthetics are diverse, people are no longer satisfied with the extensive installation of "just works". Balconies are not only places to dry clothes and plant flowers and plants, but also windows for people facing nature in urban life. A photovoltaic system that destroys the facade of a building and blocks light may be regarded as a "burden" by residents even if it generates electricity efficiently.

"Teollisesta tyylistä" "arkkitehtuurikieleen"

Varhaiset parvekkeen aurinkosähkökannatinjärjestelmät syntyivät usein teollisilta alueilta, tavoitellen vahvuutta ja toimivuutta, mutta jättäen huomiotta asuinympäristön visuaalisen kokemuksen. Paksu teräsrunko, sotkuinen johdotus ja paljaat komponentit eivät ole vain rumia, vaan johtavat usein myös omaisuuden tukkeutumiseen tai naapurustoon.

Tämän ongelman ratkaisemiseksi nykyaikaiset aurinkosähkökannatinjärjestelmät ottavat vähitellen käyttöön "arkkitehtonisen kielen":

* Yksinkertaiset linjat ja kevyt rakenne: Yleinen muoto on yleensä minimalistinen, välttäen monimutkaisia poikkirakenteita, jotta ihmiset eivät voi sanoa kaukaa, että "tämä on aurinkosähköjärjestelmä";

* Piilotettu pultti- ja paineliuskarakenne: Piilottamalla liitoskohdat ja painelevyt säilyvät puhtaan ja siistin ulkonäön;

* Tasainen värikäsittely: Kannattimen pinnassa on käytetty mattaharmaata, hopeanvalkoista, mustaa ja muita rakennuksen julkisivua lähellä olevia värejä, jotka eivät ole jyrkkiä eivätkä hallitse;

* Sovita parvekkeen geometria: Yleisen parvekkeen muotosuhteen, kaiteen paksuuden, kulmatyylin ja muiden esivalmistettujen kannatinmuotojen mukaan se voidaan "integroida" asennuksen jälkeen.

Tämä muutos "valmistuskielestä" "arkkitehtuurikieleksi" on tärkeä askel parvekkeen aurinkosähköjen integroitumisessa asukkaiden elämäntyyliin.

Näkymätön kannatinrakenne: sähköntuotantolaitteet "katoavat"

Laitteiston tuntemuksen vähentämiseksi edelleen, kannatinrakenteessa on otettu käyttöön erilaisia "näkymättömiä" suunnittelukonsepteja, jotta aurinkosähköjärjestelmästä tulee visuaalisesti mahdollisimman heikko:

1. Taitetun reunan upotettu rakenne: Kun kannattimen pääpalkki on kiinnitetty suojakaiteeseen tai seinään, reuna taitetaan kiinteään rakenteeseen, eikä siinä ole melkein mitään selvää ulkonemaa kaukaa.

2. Ontto kevyt runko: Perinteinen tiivistetty taustalevy on poistettu, ja ontto rakenne on otettu käyttöön painon vähentämiseksi ja tukkeutumisen vähentämiseksi, jolloin komponentit näyttävät "läpinäkyvämmiltä".

3. Modulaarinen integroitu muovaus: Alunperin esillä olevat kaapelit ja liittimet on integroitu kannattimen runkoon, ja näkyvien linjojen aiheuttama "konehuonetunnelma" vältetään integroidun pakkauksen avulla.

4. Epäsymmetrisen kallistuskulman optimointi: Parvekkeille, joilla on erilaiset pohjois-etelä- ja itä-länsisuunnat, käytetään epäsymmetristä suunnittelua, joka tekee komponenttien kallistuskulmasta luonnollisemman rakenteessa ja muodostaa jatkuvan jatkesuhteen seinään.

Nämä mallit tekevät aurinkosähköparvekkeesta ei enää "ikkunan ulkopuolella roikkuvan voimalaitoksen", vaan elämänkuvaan piilotetun osan, joka ottaa huomioon sekä toimivuuden että kauneuden.

Sopeutuminen erittäin ohuisiin aurinkopaneeleihin: ohuus on myös eräänlainen kauneus

Ei riitä, että kannatin näyttää hyvältä, vaan myös itse komponenttien on pysyttävä mukana. Uuden sukupolven parvekejärjestelmissä käytetään yleensä erittäin ohuita, läpikuultavia tai täysin mustia aurinkopaneeleja, jotka ovat visuaalisesti lähempänä "rakennusmateriaaleja" kuin "voimantuotantolaitteita".

Ultraohuet lasikomponentit (3\~4mm): Paksuus on noin 40 % pienempi kuin perinteisillä komponenteilla ja visuaalinen paine on pienempi asennuksen jälkeen, mikä sopii parvekkeen kaiteisiin tai ulokeseiniin.

Läpinäkyvät komponentit: Jotkut alueet ovat valoa läpäiseviä, jotta parvekkeelle jää vielä luonnonvalokanavat istutus-, ilmanvaihto- ja valaistustoiminnot huomioiden.

Integroidut mustat komponentit: Täysmustilla kehyksillä ja heijastamattomilla pinnoitteilla tumma peilirakenne sopii täydellisesti yhteen modernien asuinrakennuksen lasi- tai metallijulkisivujen kanssa.

Kun nämä komponentit on sovitettu kannattimeen, ulkonäkö on melkein kuin koristelasin tai tuulisuojan pala, eikä perinteinen "aurinkopaneeli", joka asukkaiden, kiinteistöjen ja arkkitehtien on helpompi hyväksyä.

Arkkitehtonisen integraation sosiaaliset vaikutukset

Parvekkeen aurinkosähköjärjestelmien ulkonäön parantaminen ei ole vain esteettinen kysymys, vaan myös käytännön liikkeellepaneva voima. Monissa kaupunkien pilottihankkeissa on havaittu, että:

* Esiintyminen on koordinoitua ja asukkaiden hyväksyntä on kasvanut noin 60 %;

* Kiinteistöjohto ei enää vastusta jyrkästi, ja asenne asennuksen tukemisesta on positiivisempi;

* Arkkitehtisuunnittelijat ovat alkaneet aktiivisesti pohtia aurinkosähkökomponenttien "sulautettua" ratkaisua ja sisällyttää niitä rakennuksen rakenteeseen.

* Kun parvekkeen aurinkosähkö muuttuu "myöhemmin ulkoisesta liitännästä" "rakennuksen osaksi", se voi siirtyä pienimuotoisesta spontaanista asennuksesta suuren mittakaavan kaupunkisuunnitteluun.
