Suunnittelusta huoltoihin: Katon PV -asennus koko elinkaaren hallinta

Järjestelmäkoostumus katto PV -kiinnitys
Se katto PV -kiinnitys koostuu yleensä kiskoista, liittimistä, komponenttilohkoista ja kiinteistä emäksistä. Litteään kattojärjestelmään verrattuna kattojen kiinnitys on kytkettävä suoraan kattorakenteeseen (kuten laatat, väriteräslaatat, sementtilevyt jne.). Sen päätehtävä on stabiloida komponentit ja kantaa ulkoisen ympäristön tuottamat kuormat (kuten tuulivoima, lumen paine jne.).
Taizhou Dongsheng New Energy Technology Co., Ltd. on suunnitellut erilaisia ​​sovellettavia rakenteellisia ratkaisuja, jotka perustuvat erilaisiin kattotyyppeihin, kuten väriteräksen laattalintakiinnitysjärjestelmään, sementtilaattojen puhkaisun ankkurijärjestelmään, lasitettuun laattakoukkujärjestelmään jne., Jotta saavutetaan hyvä sopeutuminen rakennusrakenteen kanssa ja varmistamaan pitkäaikainen turvallinen ja vakaa toiminta.

Asennusmenetelmä ja kattotyyppistrategia
Erilaisilla kattomateriaaleilla ja rakenteilla on erilaiset vaatimukset kiinnitysjärjestelmän kiinnitysmenetelmälle. Yhteiset kattotyypit ja sovitusmenetelmät ovat seuraavat:

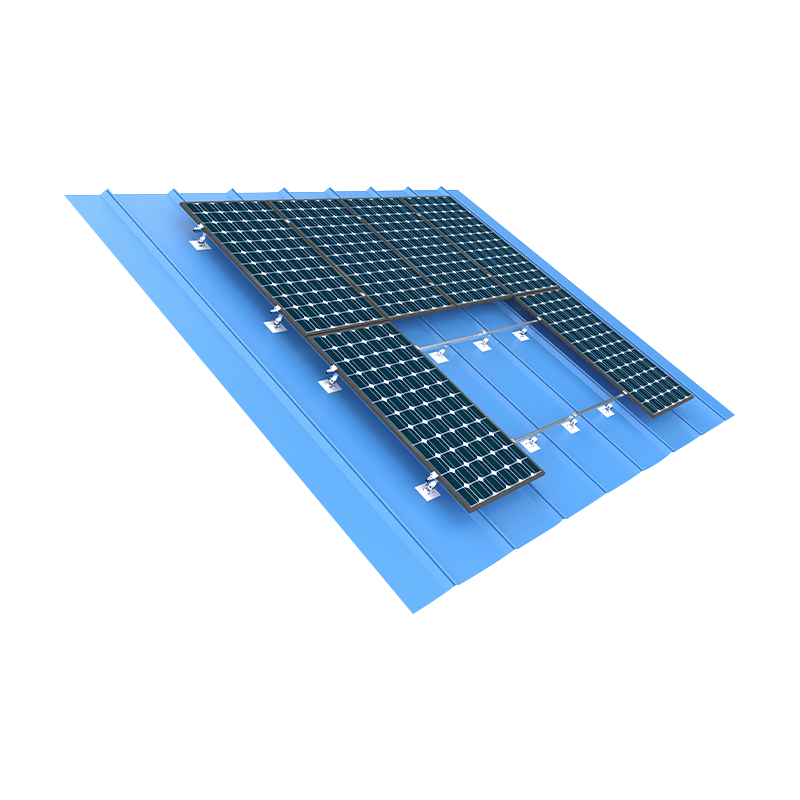

*Väriteräs laattakatto
Väriteräslaatat ovat yhteinen katto teollisuuslaitoksille. Niillä on kohtalainen vahvuus ja ne on helppo rakentaa. Asennus kiinnitetään usein alumiiniseoskiskojen ja terästeräksen laattapihdit, tunkeutumatta kattopaneeliin vähentäen veden vuotamisen riskiä. Taizhou Dongsheng New Energy Technology Co., Ltd .: n standardisoitu kiinnitysrakenne voi mukautua moniin aaltoihin ja trapetsoidisiin värillisiin teräslaattoihin, mikä on kätevä nopealle asennukselle paikan päällä.
* Sementti laattakatto
Sementtilaattakatot ovat yleisempiä asuinrakennuksissa. Asennus kiinnitetään yleensä laajennuspulteilla tai itsehallinnollisilla ruuveilla laattan alla olevassa rakennepalkissa, ja se on varustettu vedenpitävällä käsittelytekniikalla, kuten butyylikumen tiivisteillä, vedenpitävillä korkkeilla jne. Yrityksen suunnittelemat koukkutuotteet voivat joustavasti säätää korkeuden sopeutuakseen laattapaksuisten ongelmaan.
* Lasitettu laattakatto
Lasitetut laattakatot ovat erittäin koristeellisia ja vaikeasti asennettavia. Taizhou Dongsheng New Energy Technology Co., Ltd. käyttää U-muotoista koukkumenetelmää, joka ei vahingoita laattapintaa kiinnittämään asennus puiseen tai betonialusrakenteeseen, ja yhdistää sen ohjauskiskoon tuulenpitävän koukun läpi ottaen huomioon sekä vakaa asennus että kaunis katto.

Aineelliset valinta- ja rakenteelliset vakauden näkökohdat
Katon asennus on korkeat vaatimukset materiaalin lujuudelle, kestävyydelle ja painolle. Tietyistä kattorakenteen kuormitusrajoituksista johtuen kevyestä ja lujuustasapainosta tulee suunnittelun painopiste.
*Alumiiniseosmateriaali: 6063-T5-alumiiniprofiileja käytetään useimmissa asuin- ja väriteräskattojärjestelmissä. Niillä on hyvä vahvuuspaino-suhde ja ne on anodisoitu säävastuksen parantamiseksi.
*Ruostumattomasta teräksestä valmistetut osat: Kaikki osat, jotka ovat kiinteissä kosketuksissa katon kanssa (kuten pultit ja koukut), on valmistettu 304 ruostumattomasta teräksestä korroosionkestävyyden parantamiseksi ja käyttöikäten pidentämiseksi.
*Rakenteellisen kuormitusanalyysi: Suunnitteluryhmä laskee alueellisen tuulen paineen ja lumen paine rakennuskuormitusmääritysten kautta ja yhdistää tekijät, kuten sijoitus-, suunta- ja kattomateriaalit mekaanisen analyysin ja rakenteellisen vahvistuksen suorittamiseksi kokonaisjärjestelmän vakauden varmistamiseksi.

Kulman ja suuntauksen optimointi asennussuunnitelmassa
Kattokatolla on kiinteä sijoitus, kun se on suunniteltu, joten katon nousu vaikuttaa suoraan aurinkosähkömoduulin asennuskulmaan. Asianmukaisella kallistuskulmalla ja suuntautumisella eri alueilla on merkittävä vaikutus valon käyttöasteeseen:
*Etelään päin oleva katto: Se soveltuu parhaiten komponenttien suoraan asentamiseen. Jos katon kallistuskulma on alueella 15 ° -30 °, se voi periaatteessa täyttää useimpien alueiden auringonpaisteen vaatimukset.
*East-West-katto: Kaksipuoliset komponentit tai litteät päällystysliuokset voidaan käyttää parantamaan kokonaisvoiman tuotannon tehokkuutta optimoidun asettelun avulla.
*Erityismuotoiset katot: kuten monipuoliset ja erilaiset katot, Taizhou Dongsheng New Energy Technology Co., Ltd. omaksuu kaavoitusasettelun strategian ja suunnittelee itsenäisesti asennusratkaisuja jokaiselle sidokselle varmistaakseen, että järjestelmän yleinen suorituskyky on maksimoitu.

Vedeneristys- ja kattojen suojaustoimenpiteet
Asennusprosessi katon asennus Sisältää suoran kosketuksen katolle, ja on tarpeen varmistaa, että vedenpitävän kerroksen eheys ei ole vaurioitunut. Taizhou Dongsheng New Energy Technology Co., Ltd. tarjoaa vastaavat vedenpitävät ratkaisut eri kattorakenteiden mukaan:
*Kaksikerroksisen tiivistystyynyjä ja vedenpitäviä korkkeja käytetään läpäisevässä kiinnitystä sadeveden tunkeutumisen estämiseksi.
*Selaamattomassa liuoksessa käytetään kiinnitysrakennetta yhdistettynä kumitiivisteisiin laattojen ja metallilevyjen paineen vähentämiseksi.
*Kaikille tuotteille tehdään suolakäyttötestaus ja paikan päällä sadesimulaatio ennen lähtöä tehtaalla varmistaakseen pitkäaikaisen ulkoilun käytön tiivistysvaikutukset.

Rakennusprosessi ja turvallisuuden hallinta
Katon kattojen rakenne on haastavampaa kuin litteät katot, mukaan lukien ongelmat, kuten korkean korkean toiminnan, turvallisuussuojauksen ja rajoitetun käyttötilan. Taizhou Dongsheng New Energy Technology Co, Ltd. ryhtyy seuraaviin toimenpiteisiin sujuvan rakentamisen varmistamiseksi projektin toteuttamisen aikana:
* Rakennusta edeltävä arvio: Suorita kattorakenteen, sijoitettu ja laattaten stabiilisuus paikan päällä tehdyt tutkimukset toteutettavuuden vahvistamiseksi.
* Standardoitu prosessi: Kehitä yhtenäisiä rakennuspiirustuksia ja käyttöohjeita komponenttien dislokaation tai asennusten löystymisen välttämiseksi inhimillisen virheen vuoksi.
* Turvallisuushallinta: Kaikki asentajat on varustettava turvavyöllä ja kypärillä ja vastaanotettava koulutusta korkean korkean toiminnan vuoksi.

Käyttö- ja ylläpidon hallinta ja järjestelmän kestävyys
Avatseläheisten komponenttien perustuen rakenteena asennusjärjestelmän luotettavuus vaikuttaa suoraan seuraavaan toimintaan. Taizhou Dongsheng New Energy Technology Co., Ltd. tarjoaa asiakkaille systemaattisia käyttö- ja huoltopalveluita, mukaan lukien säännölliset tarkastukset, pultin tiiviisyystarkastukset, korroosien vastaiset tarkastukset jne.:
* Oikeissa säädöissä tai vahvistuksissa voidaan tehdä ongelmia, kuten komponenttien uppoaminen ja kiinnitys löystymisen vuoksi.
* Tallenna koko rakennus-, hyväksymis- ja käyttö- ja ylläpitoprosessin tiedot, mikä on kätevää tulevaa jäljitettävyyttä ja ylläpitoa varten.
* Tarjoa ehdotuksia lisävarusteiden korvaamiseksi ja päivittämiseksi järjestelmän käyttöiän pidentämiseksi.

Katon PV -kiinnitysratkaisut eri kattotyypeille

Kattokaton PV -kiinnikkeiden määritelmä ja luokittelu
Se katto PV -kiinnitys on rakenteellinen järjestelmä, jota käytetään pistoolo -moduulien kiinnittämiseen katolla. Eri kattorakenteiden mukaan se voidaan jakaa pääasiassa seuraaviin luokkiin:

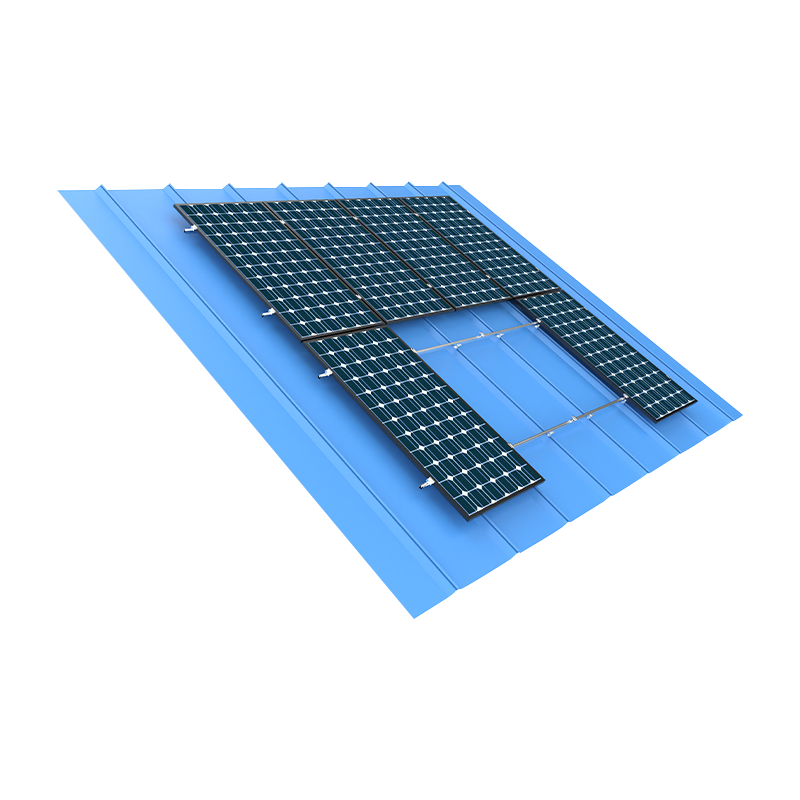

* Väriteräs laattakaton kiinnitysjärjestelmä
* Sementtilaatta/keraaminen laattakaton kiinnitysjärjestelmä
* Lasitettu laattakaton kiinnitysjärjestelmä
* Betoni kaatamalla katon kiinnitysjärjestelmä
Erityyppisillä kattoilla on erilaiset vaatimukset rakenteelliselle sopeutumiselle, vedenpitävälle suorituskyvylle, kuorman suunnittelulle jne., Joten on välttämätöntä muotoilla ratkaisuja paikallisten olosuhteiden mukaisesti.

Asennusominaisuudet ja tekniset haasteet
Korkean korkean toiminnan ja rakennustilarajoitukset
Kattorakentamisen on harkittava turvallisuussuojaa, rajoitettua työtilaa ja vaikeaa käyttöä. Asennussuunnitelman tulisi olla mahdollisimman modulaarinen ja kevyt, helppo asentaa nopeasti ja vähentää paikan päällä olevaa käsittelyä.
* Kattorakenteen laakerivitteet
Kanteilla on yleensä tiettyjä kuormitusrajoituksia, joten asennusjärjestelmän on täytettävä kevyet vaatimukset ja vähennettävä kattokuormaa samalla kun varmistetaan rakenteellisen lujuuden.
* Korkeat vedeneristysvaatimukset
Asennusasennus sisältää usein katon tunkeutumisen, joka on ristiriidassa merkittävästi perinteisen vedenpitävän kerroksen kanssa. Kuinka varmistaa, että alkuperäinen vedenpitävä kerros ei ole vaurioitunut kiinnittämisen aikana, on yksi avainkohdista kattojen kiinnitysten suunnittelussa.
*Materiaalin valinta ja rakennesuunnittelupisteet
Taizhou Dongsheng New Energy Technology Co., Ltd. käyttää pääasiassa seuraavia materiaalijärjestelmiä:
*Alumiiniseoskiskot ja tukikomponentit
Kevyen painon, voimakkaan korroosionkestävyyden ja helpon asennuksen ominaisuuksilla se sopii useimmille kalteville kattoille, erityisesti asuinrakennuksille.
*304 stainless steel bolts and hooks
Katokseen suoraan kytketyt komponentit on pääosin valmistettu ruostumattomasta teräksestä, mikä parantaa pitkäaikaista kestävyyttä ja korroosionkestävyyttä ja mukautuu erilaisiin ilmastoympäristöihin.
*Butyylikumin tiivistysmateriaalit ja vedenpitävät tiivisteet
Käytetään tiivistymiseen kattoon tunkeutuessa, auttamaan katon alkuperäisen vedenpitävän suorituskyvyn ylläpitämisessä ja vähentämään vuotojen riskiä.

Asennusstrategiat, jotka vastaavat erilaisia ​​kattorakenteita
*Värillinen teräslaattakatto
Kiinnitä Purliniin metallisilla kiinnittimillä tai itsekappaleisilla ruuveilla tunkeutumatta kattopaneeliin. Asennusrakenne on räätälöity katto -aaltotyypin mukaan, ja asennustehokkuus on korkea.

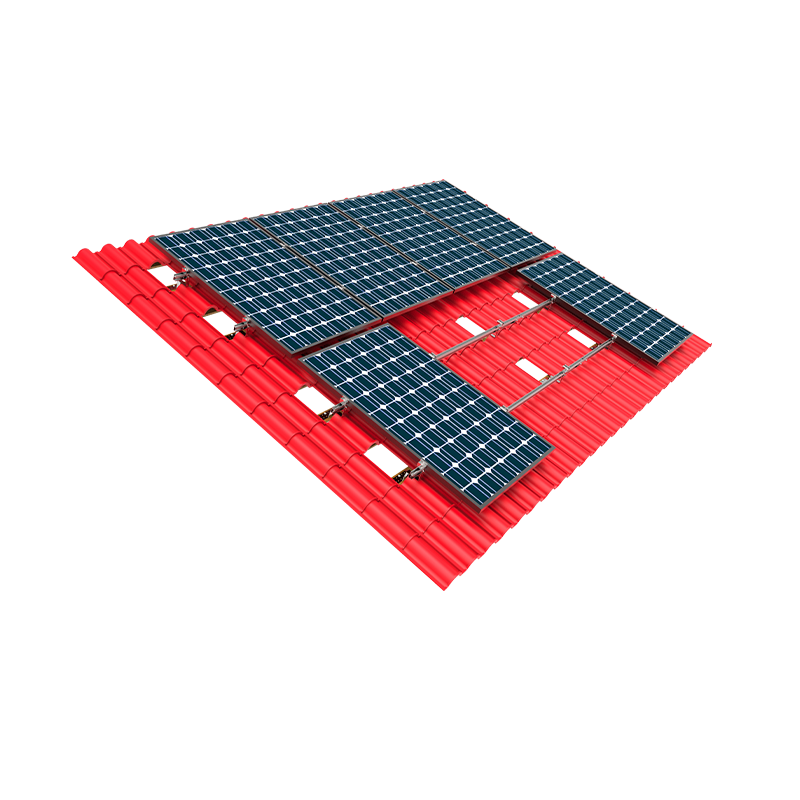

*Sementtilaatta/keraaminen laattakatto
On tarpeen asettaa metallikoukku laatta alle ja kytkeä se kattoristirakenteeseen. Laatat on purettava osittain asennusprosessin aikana, ja katon eheyteen asetetaan korkeammat vaatimukset rakentamisen aikana.
*Lasitettu laattakatto
Asennus on vaikeaa, eikä yleensä suositella tunkeutumaan laattapintaan. Kytke asennus ripustettavalla koukkurakenteella vahingoittamatta laattaa.
*Betoni valettu kalteva katto
Rakenteella on suuri lujuus ja se voidaan ankkuroida suoraan laajennuspulteilla. Yhdistettynä vedenpitäviin korkkeihin ja tiivistysmateriaaleihin rei'ityksen asennon käsittelemiseksi vedenpitävän suorituskyvyn varmistamiseksi.

Optimointia koskevat näkökohdat kiinnitys- ja suuntautumisesta
Itse kaltevalla katolla on kallistussuunnitelma, ja kiinnitys on säädettävä komponenttijärjestelyä katon mukaan:
*Etelään päin oleva katto: Asenna suoraan aurinkosähkön paneelit levittämistä pitkin ja käytä olemassa olevaa sijoitusta parantamaan sähköntuotannon tehokkuutta.
*East-West-katto: Harkitse kaksinkertaisen asettelun tai kaksipuolisten komponenttien käyttöä valon käytön parantamiseksi.
*Epäsäännöllinen suunta: Yhtiö voi tarjota räätälöityä suunnittelua ja säätää kulmaa todellisen sijainnin mukaan komponentin riittämättömän kaltevuuden kompensoimiseksi.
Taizhou Dongsheng New Energy Technology Co., Ltd. esitteli järjestelmän suunnittelussa arkkitehtoniset valaistussimulointityökalut, jotka auttavat optimoimaan asennusjärjestelyn ja suuntayhdistelmän yhdistelmän parantamiseksi energiantuotannon tehokkuuden parantamiseksi ympäri vuoden.

Projektin toteutusprosessi ja tekninen tuki
Kalteva katto -aurinkosähköjärjestelmän on otettava huomioon kattavasti rakennusominaisuudet ja paikan olosuhteet suunnittelusta toiseen. Yhtiö toteuttaa projektin yleensä seuraavissa vaiheissa:
* Mittaus- ja kattotutkimus paikan päällä
Droonikartoituksen tai manuaalisen mittauksen avulla hallitaan avaintiedot, kuten sijoitus, suunta ja Purlin -etäisyys.
* Rakenteellinen laskenta ja kaavion suunnittelu
Rakenteellinen voimanalyysi suoritetaan parametrien, kuten paikallisen tuulen paine, lumikuorman ja kattorakenteen lujuuden perusteella.
* Asennusvalinta ja piirtäminen
Yhdistä asennuskomponentit ja lähtö standardisoidut rakennuspiirustukset ja materiaalilistat tukemaan asiakkaita tai asentajia tehokkaan rakenteen suorittamiseksi.

Asennusohjeet ja tekninen etätuki
Tarjoa rakennusohjevideoita, teknisen koulutuksen etäkoulutusta tai paikan päällä olevia teknisiä ohjeita auttaaksesi asiakkaita suorittamaan asennuksen standardien mukaisesti.
* Tarkastuksen jälkeiset ja huoltosuositukset
Luo projektitietokanta ja suosittelee säännöllisesti perushuoltotyötä, kuten ruuvien kiristymistä, liitäntäpisteen tarkastamista ja korroosionestokerroksen tarkastamista.

Järjestelmän ylläpito ja käyttötakuu
Ylläpito kattokiinnikkeet on vaikeampaa, joten varhainen suunnittelu ja materiaalivalinta ovat erityisen kriittisiä. Yhtiö suosittelee asiakkaita tarkistamaan säännöllisesti seuraavat tuotteet:
*Ovatko yhteyspisteet löysät vai ruostetut;
*Onko katon tunkeutumisen vedenpitävä kerros vanhentunut vai vaurioitunut;
*Onko asennuspinta ilmeisesti muodonmuutos vai vaurioitunut voimalla;
*Onko komponenttien järjestely korvataan vai liukastuu.
Perustamalla käyttö- ja ylläpitotiedostot sekä tarkastussuunnitelmat asiakkaat voivat pidentää järjestelmän elinkaarta tehokkaasti ja varmistaa vakaan sähköntuotantotehokkuuden.
