Maadoitusjärjestelmä

Täydellinen selitys rakennuslogiikasta ja asennusmenetelmästä PV -asennusjärjestelmästä

Perusmääritelmä ja soveltamisalue PV -asennusjärjestelmästä
Maadoitusjärjestelmä Viittaa pintaympäristön kuormitusrakennejärjestelmään, jota käytetään rakentamaan aurinkosähkövoimalaitoksia, joita käytetään tukemaan aurinkopaneeleja ja kiinnittämään ne ennalta määrättyyn kulmaan ja asentoon vakaan ja tehokkaan aurinkosähkövoiman tuotantotoiminnan saavuttamiseksi. Sen sovellusalue kattaa erilaisia ​​skenaarioita, kuten suuret keskitetyt voimalaitokset, maapallon hajautetut hankkeet, karujen kukkuloiden ja jätealueiden kehitys, maatalouden komposiittivaloesto, kaltevuuden hallintaasemat ja teollisuuspuistojen tyhjennettyjen maan hyödyntäminen.
Maatuotteellisista tuista on tullut tärkein asennusmenetelmä suurille aurinkosähköasemille niiden joustavan asettelun, suuren järjestelmän kapasiteetin ja helpon ylläpidon vuoksi. Verrattuna pieniin järjestelmiin, kuten kattoihin ja parvekkeisiin, maatuki -tuet ovat korkeammat tekniset vaatimukset rakennesuunnittelussa, turvallisuusvalvonnassa ja materiaalin valinnassa.

Taizhou Dongshengin uuden energian tekninen säätiö ja tekniikkaominaisuudet
Taizhou Dongsheng New Energy on jo pitkään sitoutunut hajautettujen aurinkosähkön voimalaitoksen tukijärjestelmien tutkimus- ja kehitys-, valmistus- ja asennuspalveluihin. Yhtiöllä on tutkimus- ja kehitysryhmä, jolla on tekniikan tausta ja rakennesuunnitteluominaisuudet. Tuotejärjestelmä on läpäissyt ISO-laadunhallintajärjestelmän sertifikaatin, ja siinä on useita aurinkosähkötukeen liittyviä rakenteita ja liitinpatentteja.
Ground PV -asennusjärjestelmien kannalta Dongsheng New Energy on kerännyt rikas kokemus projektisuunnittelusta ja asennuksesta. Se voi tarjota asiakkaille räätälöityjä, modulaarisia ja erittäin mukautuvia ratkaisuja erilaisten maastojen, geologisten olosuhteiden ja ilmastoympäristöjen mukaan kattamaan koko kysely-, suunnittelu-, valmistus-, kuljetus-, asennus- ja huoltopalvelujen prosessi.

Rakennetyypit jauhetut PV -kiinnikkeet
1. Kiinteä kiinnitysjärjestelmä
Kiinteä tyyppi on tällä hetkellä yleisimmin käytetty rakennetyyppi. Asennusten kallistuskulma on kiinteä ja muuttumaton, mikä sopii alueille, joilla on avoin maa ja suhteellisen vakaat valovaroja. Edut ovat vakaa rakenne, hallittavissa olevat kustannukset ja yksinkertainen ylläpito. Eri maasto-olosuhteiden mukaan se voidaan jakaa etelään päin olevaan järjestelyyn, itä-länsijärjestelyyn tai kaksoisrivin muotoiluun.
2. Säädettävä kulman kiinnitysjärjestelmä
Tämäntyyppinen kiinnitys tukee komponenttien kallistuskulman kausittaista säätämistä manuaalisilla tai mekaanisilla keinoilla, jotta voidaan sopeutua aurinkoenkorkeuden kulman muutoksiin ja parantaa sähköntuotantotehokkuutta ympäri vuoden. Se sopii rakentamiseen keski- ja korkean leveysalueen alueilla, etenkin alueilla, joilla on suuria eroja talven ja kesän välillä, ja sillä on korkea levitysarvo.
3. Asennusjärjestelmän seuranta (yhden akselin/kaksois-akseli)
Seurantaasennusjärjestelmä ajaa aurinkosähkökomponentit pyörimään auringon radalla sähkömekanismin kautta valon sieppauksen tehokkuuden maksimoimiseksi. Vaikka järjestelmän alkuinvestointi on korkea, sähköntuotannon tehokkuutta voidaan lisätä yli 15%. Tämä järjestelmä sopii paremmin suurille keskitetyille voimalaitoksille, ja sitä on otettava huomioon yhdessä maaston tuulen nopeuden ja ruudukon käyttöolosuhteiden kanssa.

Aineelliset koostumus- ja suorituskykyvaatimukset
Dongsheng New Energy käyttää pääasiassa seuraavia materiaalikokoonpanoja maantukijärjestelmässä:
*Hot-DIP-galvanoidut hiiliteräsprofiilit: Sillä on suuren lujuuden, korroosionkestävyyden ja voimakkaan rakennusvakauden ominaisuudet ja se sopii moniin monimutkaisisiin geologisiin ja ilmasto-ympäristöihin.
*Alumiiniseosprofiilit (osa hanketta): Sitä käytetään alueilla, joilla on vakaa geologia ja korkeapainoiset vaatimukset, mikä on kätevä kuljetukselle ja kokoonpanolle.
*Ruostumattomasta teräksestä valmistetut kiinnittimet ja liittimet: Varmista liitäntäosien korroosionkestävyys ja rakenteelliset lujuus järjestelmän pitkän aikavälin toiminnan aikana.
*Haudattu pohja- tai ruuvipaalun perusta: Valitse peruslomake maaperän rakenteen ja kuormitusvaatimusten mukaisesti. Ensimmäisellä on hyvä vakaus ja jälkimmäisellä on korkea rakennustehokkuus.
Tukijärjestelmän suunnittelun on tarkistettava kuorma tiukasti paikallisten ympäristöparametrien, kuten tuulen paine, lumenpaine ja maanjäristyksen voimakkuus, mukaisesti pitkäaikaisen toiminnan turvallisuus-, kestävyyden ja rakenteellisten vakausvaatimusten täyttämiseksi.

Perustatyyppi ja mukautuva ympäristö
Eri maaperän tukijärjestelmät vaativat erilaisia ​​perusmuotoja yleisen rakenteen vakauden varmistamiseksi:
1. Betonisäätiö
Sovellettavissa projektialueisiin, joilla on vankka säätiö ja pitkäaikaiset maaresurssit. Rakennusaika on pitkä, mutta rakenne on vakaa ja sillä on hyvä säänkestävyys.
14. Ruuvipaaluperusta
Se ajaa maahan mekaanisilla ruuveilla lyhyellä rakennusjaksolla. Se sopii projekteihin, joissa on pehmeä geologia tai matalan maan häiriövaatimukset. On helppo purkaa tai säätää myöhemmin.
3. Ankkuri- tai sarakkeen säätiö
Sitä käytetään laajasti rinteissä, vuoristossa tai väliaikaisissa projekteissa. Se voidaan järjestää joustavasti maaston korkeuseron mukaan maan tasoittamisen kustannusten vähentämiseksi.
Dongsheng uusi energia voi mukauttaa säätiötyypin asiakkaan maankäytön ja sijoitussyklin luonteen mukaan ottaen huomioon rakennus- ja järjestelmän luotettavuuden mukavuuden.
Järjestelmän asennusprosessi ja rakennusohjaus
1. Sivustokysely- ja maastoanalyysi
Ennen rakentamista tarvitaan yksityiskohtaisia ​​mittauksia ja geologista arviointia projektipaikasta, kuten maaston korkeuserot, maaperän tyyppi ja hydrologiset tiedot.
2. rakenteellinen suunnittelu ja asettelun optimointi
Suunnitteluperiaatteiden, kuten komponenttien koon, kaapelin johdotuksen, invertterin asettelun jne. Mukaan, muotoilun asettelupiirrokset ja perustan paikannuskoordinaatit on muotoiltu komponenttien suuntauksen ja etäisyyden optimoimiseksi.
3. Komponenttien asennus ja rakenteellinen yhteys
Kun asennusmateriaalit saapuvat alueelle, perustusrakentaminen ja rakennekokoonpano suoritetaan. Dongsheng uusi energia hyväksyy modulaarisen rakennesuunnittelun, joka voi parantaa huomattavasti paikan päällä olevan kokoonpanon tehokkuutta.
4. Laadun tarkastus ja mekaaninen todentaminen
Rakennusprosessin aikana suoritetaan solmun voimakkuuden havaitseminen, pystysuuntaisuustarkastus, korroosionvastaisen hoidon vahvistus ja muut yhteydet sen varmistamiseksi, että yleinen rakenteellisen tarkkuus ja mekaaniset ominaisuudet täyttävät suunnitteluvaatimukset.

Maan PV-kiinnitysjärjestelmän ylläpitämisen ja käytön avainkohdat
Vaikka maan kiinnitysjärjestelmän rakenne on vakaa, varmistaakseen aurinkosähköjärjestelmän pitkäaikaisen turvallisen käytön, seuraava huoltotyö on vielä suoritettava säännöllisesti:
*Tarkista säännöllisesti, ovatko liittimet löysät vai syövyttävät;
*Puhdista roskia komponentin pinnalla tukkeutumisen estämiseksi;
*Tarkista, onko kiinnittämisen yleinen vaakasuora ja pystysuuntainen tila muuttunut;
*Seuraa ja käsittele epänormaaleja olosuhteita, kuten veden kertymistä ja asutusta säätiössä;
*Suorita erityisiä tarkastuksia myrskyjen, jään ja lumen jälkeen rakenteellisen siirtymän tai paikallisten vaurioiden estämiseksi.
Kun projekti on toimitettu, Dongsheng New Energy voi tarjota valinnaisia ​​huoltopalvelupaketteja asiakkaiden auttamiseksi täydellisen käyttö- ja huoltojärjestelmän perustamisessa.

Sovellustapaukset ja kenttävaikutuspalaute
Dongsheng New Energy on rakentanut useita maapallon aurinkosähkötukiprojekteja Jiangsussa, Anhuissa, Hebeiissä, Shandongissa, Yunnanissa, Kaakkois -Aasiassa ja muilla alueilla, jotka kattavat:
* Teollisuuden ja kaupallisen puiston avoimet maankäyttöasemat;

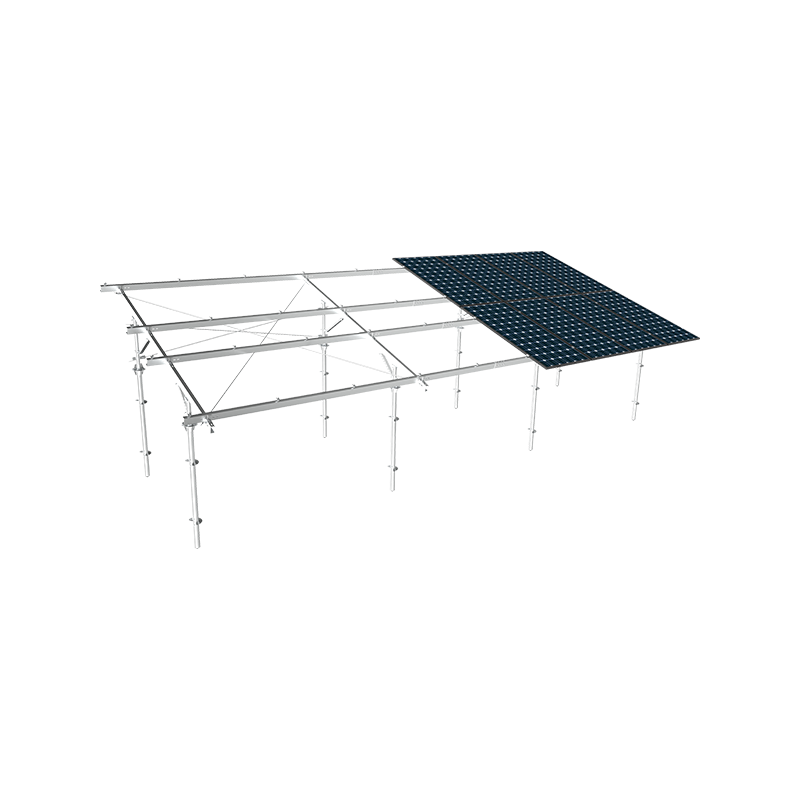

* Maatalouden aurinkosähkön täydentävät kasvihuonekaasujärjestelmät;
* Korroosiokeskeiset tukirakenteet erityisympäristöissä, kuten aavikot ja vuorovesien asunnot;
Joustavat tukialustat, jotka tukevat hajautettuja energian varastointijärjestelmiä. Käyttäjäpalaute osoittaa, että tämän tyyppisellä järjestelmällä on vakaa toiminta, kestävä rakenne, sopeutumiskyky erilaisiin ilmasto -olosuhteisiin ja vahvat sijoitusten hallittavuus ja tehon tulotakuuominaisuudet.

Tulevaisuuden kehityssuunta ja teknologiatrendit
Kehityssuunta Maan PV -kiinnitysjärjestelmät on yhä monipuolisempi, ja seuraavat tekniset polut keskittyvät tulevaisuudessa:
* Kevyen rakenteen optimointisuunnittelu: Vähennä materiaalikustannuksia ja kuljetuskustannuksia varmistaen samalla kuormituksen turvallisuus;
* Älykäs seurantajärjestelmän yhdistelmä: Integroi AI -algoritmit ja ympäristöanturit automaattisen valon seurannan saavuttamiseksi komponenttien kulmassa;
* Rakenteen ja maatalouden integrointi: edistä monitoimista kiinnityssuunnittelua, joka yhdistää maatalouden ja sähköntuotannon;
* Kierrätettävien materiaalien käyttö: Käytä kierrätettäviä alumiinia tai kierrätettyjä teräksiä hiilidioksidipäästöjen vähentämiseksi;
* Integroitu integraatioratkaisu: Asennusjärjestelmä ja komponentit, energian varastointi, invertteri, kaapelijärjestelmä on suunniteltu ja toimitettu yhtenäisesti.

Maan PV -kiinnitysjärjestelmän rakennus- ja optimointireiti sopeutuu useisiin maastoihin

Perustoiminnot ja maan PV -kiinnitysjärjestelmän koostumus
Se maadoitusjärjestelmä Suorittaa tärkeät tehtävät aurinkosähkömoduulien kiinnittämisessä, tuulenkuormitusten, lumikuorman ja omapaino. Se koostuu pääasiassa perusrakenteesta, pylväistä, palkeista, liittimistä ja kiinnityskiskoista. Sen suunnittelu ei ole vain täytettävä rakenteellisen lujuuden ja vakauden vaatimuksia, vaan myös harkita rakennustehokkuutta, materiaalikustannuksia, kuljetusmenetelmää ja myöhemmän ylläpidon mukavuutta. Yleisiä tukityyppejä ovat kiinteät kallistustuet, säädettävät tuet ja seurantatuet. Erityistä valintaa on arvioitava kattavasti maantieteellisen sijainnin, ilmasto -olosuhteiden, projektikapasiteetin ja maankäyttölomakkeen perusteella.

Eri maastojen vaikutus aurinkosähkötukijärjestelmien rakentamiseen
Eri maastojen maapallon sähkövoiman voimalaitosten rakennusvaatimukset ovat erilaisia, ja tukijärjestelmälle esitetään eriytetyt tekniset vaatimukset:
1. Tasainen maasto
Sopii tavanomaisten paalujen perustamiseen ja laajamittaiseen mekanisoituun rakenteeseen. Rakenne on suhteellisen standardisoitu, ja alumiiniseosta tai kuumasta galvanoitua teräsrakennetta voidaan käyttää. Kustannusten hallinta on suhteellisen helppoa ja asennustehokkuus on korkea.
2. mäkistä ja kaltevaa maastoa
Maasto on aaltoileva, mikä asettaa korkeammat vaatimukset tukijärjestelmän säätökyvylle ja modulaariselle yhdistelmälle. Yleensä käytetään säädettäviä pylväitä, palkkeja, joiden korkeus on eri korkeus ja erilliset perusyksiköt. Kiinnikkeen korkeutta on säädettävä maaston mukaisesti tukkeutumisen ja varjovaikutusten välttämiseksi.

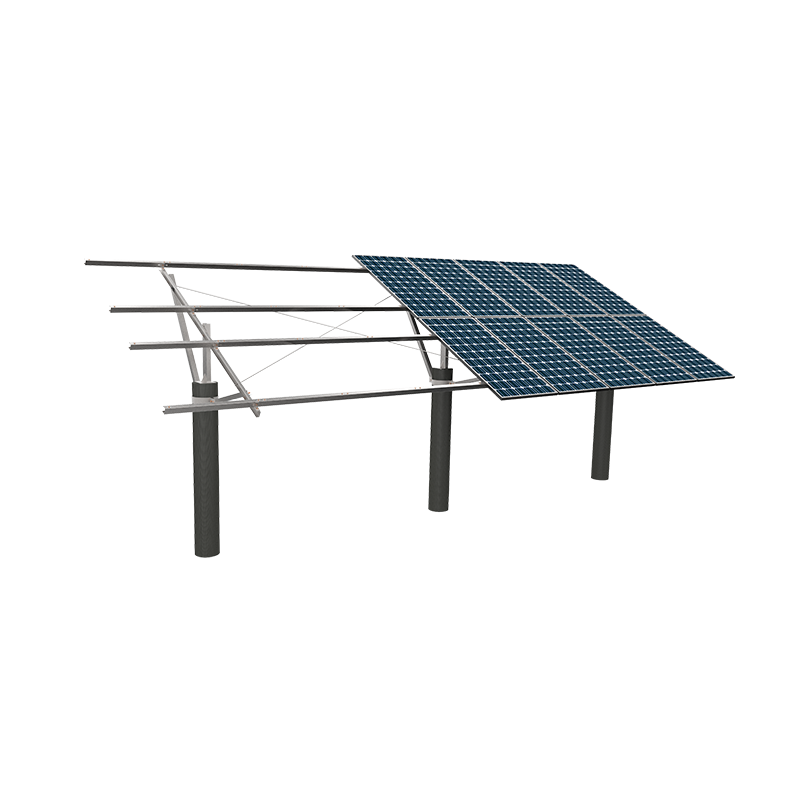

3. aavikko ja gobi
Tuuli ja hiekka ovat voimakkaita, ja kiinnikkeen on oltava voimakas tuulenkestävyys. Säätiö hyväksyy usein paalujen, ankkurisäätiöiden ja muiden muotojen. Rakenteen on oltava yksinkertainen ja kiinteä tuulenkestävyyden ja pölyn kertymisen vähentämiseksi.
4. Suola- ja kosteat alueet
On valittava erittäin korroosionestomateriaalit, kuten kuumin galvanoidut teräs- tai ruostumattomasta teräksestä valmistetut komponentit. Rakennesuunnittelun on harkittava kosteudenkestävyyttä, viemäröintiä ja maa -korroosiota järjestelmän käyttöiän pidentämiseksi.

Maasto-adaptiivisen rakennesuunnittelun keskeiset kohdat
1. Säätiön suunnittelun sovittaminen
Eri maastoissa perusteltua perustuskäsittelyn ja perusmuodon kohtuullinen valinta on avain kiinnikejärjestelmän vakauden varmistamiseksi. Taizhou Dongsheng New Energy Technology Co., Ltd. yhdistää projektikohdan geologiset tutkimustiedot tarjotakseen asiakkaille erilaisia ​​perusmuotoja, kuten spiraalipaaluja, betonipaaluja, vasarapaaluja tai kalliota edeltävää ankkuripultteja, jotka mukautuvat kallion paksuuden, pohjaveden tasojen ja kantavan kapasiteetin eroihin.
2. modulaarinen yhdistelmä- ja säätömekanismi
Nopean asennuksen ja rakenteellisen sopeutumisen saavuttamiseksi monimuotoiset kiinnikkeet käyttävät usein modulaarisia yhdistelmärakenteita. Eri kokoiset ja kulmat komponentit voidaan koota joustavasti paikan päällä sen varmistamiseksi Säätömekanismien, kuten sisäänvedettävien pylväiden ja huokoisten kulmateräksen liittimien, käyttö auttaa saavuttamaan komponenttijärjestelmän vaakasuoran tasaisuuden.
3. Kaltevuus ja suuntaus optimointi
Maastorajoituksissa kiinteiden kiinnikkeiden kaltevuutta ja suuntausta ei välttämättä ole asetettu tasaisesti. Paikan päällä sijaitsevan asetteluohjelmistojen simulaation ja komponenttien asettelun optimoinnin avulla varjostusta voidaan vähentää tehokkaasti ja järjestelmän kokonaistehokkuutta voidaan parantaa. Dongsheng käyttää yleensä BIM -mallintamista ja PV -järjestelmän suunnitteluohjelmistoa kiinnikkeen asetteluohjelman esikatselemiseksi järjestelmän lähtökapasiteetin parantamiseksi.

Materiaalin valinta- ja pintakäsittelytekniikka
Monimuotoisissa sovellusskenaarioissa kiinnikkeen materiaalin mekaaniset ominaisuudet, korroosionkestävyys ja käyttöikä ovat läheisesti toisiinsa liittyviä. Hot-dip-galvanoitu teräs on edelleen valtavirran materiaali sen talouden ja kestävyyden vuoksi. Korkeasti suola- ja korkean kostumisympäristöjen kannalta voidaan valita korkeampi sinkkikerroksen paksuus tai ruostumaton teräs ja pinnan passivointikäsittely.
Dongsheng käyttää itse suunnitellut kuumana galvanoitujen terästukijärjestelmien joukossa monissa projekteissa. Sinkkikerroksen paksuus pinnalla on vähintään 80 μm, ja yhdistettynä kiinnityspinnoitustekniikkaan kokonaiskorroosionkestävyys paranee.

Rakennusprosessi ja tehokkuuden hallinta
Kompleksi maastoon liittyy usein lisääntynyt rakennusvaikeus. Rakennusjakson ja kustannusten vähentämiseksi tukijärjestelmällä on oltava korkeat ennakkokokoonpanon, kätevän paikan päällä olevan säädön ominaisuudet ja standardisoidut asennustyökalut. Esikäsitellyt osat voidaan koota tehtaaseen, ja paikan päällä vaaditaan vain silmukointia ja tasoitusta, mikä parantaa tehokkuutta ja vähentää virheitä.
Taizhou Dongsheng New Energy Technology Co., Ltd. on toteuttanut "moduulin ennakkomaksun nopea sijoitus" -rakennusstrategia monissa vuoristohuollon hankkeissa, lyhentämällä rakennusjaksoa tehokkaasti ja parantamalla asennuksen tarkkuutta.

Järjestelmän käytön ja ylläpidon rakenteelliset kestävyyden näkökohdat
Projektin myöhemmässä toiminnassa ja ylläpitovaiheessa tukijärjestelmän rakenteen stabiilisuus, liittimien löysyys ja korroosionestotila on suuri vaikutus järjestelmän yleiseen tehokkuuteen. Huoltotaajuuden sekä käyttö- ja ylläpitokustannusten vähentämiseksi tarkastuskanavat tulisi varata suunnitteluvaiheessa, on käytettävä helposti vaihdettavia liittimiä ja salamasuojausta ja maadoituslaitteita on asetettava. Rakenteellinen kestävyys ei liity pelkästään itse kiinnikkeen elämään, vaan vaikuttaa myös komponenttien vakauteen ja järjestelmän turvallisuuteen. Erityisesti alueilla, joilla on usein voimakas tuulet ja voimakkaat sateet, on suoritettava säännölliset rakenteelliset tarkastukset ja perustan vahvistus.

Tuleva kehityssuunta ja älykäs integraatio
Tulevaisuudessa, Maan PV -kiinnitysjärjestelmät kehittyy kevyen, älykkään ja standardisoidun suuntaan. Uusien materiaalien, kuten luja alumiiniseosten ja komposiittimateriaalien, levittäminen parantaa rakenteellista tehokkuutta entisestään. Samanaikaisesti älykkäiden laitteiden, kuten aurinkosähköjen seurantajärjestelmien ja komponenttien puhdistusjärjestelmien, integrointi auttaa parantamaan sähköntuotannon tehokkuutta ja käyttöä sekä ylläpitotehokkuutta. Dongsheng yrittää esitellä AI -valaistusmallinnus- ja maastotietojärjestelmän (GIS) analyysitekniikan kiinnikkeiden asettelun alustavaan suunnitteluun tieteellisemmän asettelun saavuttamiseksi ja energian hyödyntämisen parantamiseksi.

Rakenteellisesta sopeutumisesta järjestelmän optimointiin
Useisiin maastoihin sopeutuneiden PV -asennusjärjestelmien suunnittelu ei ole vain rakennetekniikan haaste, vaan myös keskeinen yhteys järjestelmän sähköntuotannon tehokkuuden ja projektin toteutettavuuden parantamiseen. Materiaalien valinnan, rakenneyhdistelmän, asennustekniikan ja älykkään toiminnan ja ylläpidon järjestelmän optimoinnin avulla maapallon aurinkosähkön voimalaitokset voivat saavuttaa laajemman valikoiman aloitussovelluksia erilaisissa maantieteellisissä ympäristöissä.
Hajautettujen aurinkosähkön sulujen alan osallistujana Taizhou Dongsheng New Energy Technology Co., Ltd. jatkaa tutkimuksensa syventämistä tuotteiden standardisoinnissa, räätälöintiominaisuuksissa ja integroiduissa palveluissa kestävien kiinnitysratkaisujen tarjoamiseksi monimuotoisille maastoille.
