Parveke PV -kiinnitysjärjestelmä

Parveke PV -asennusjärjestelmän rooli asuinten energiapäivityksessä

Parveke PV -asennusjärjestelmän määritelmä ja soveltamisala
Parveke PV -kiinnitysjärjestelmä käytetään pääasiassa parvekkeen tilaan rakennusten, kuten asuntojen, asuntojen, toimistorakennusten jne. Julkisivulla, tukemaan pienten aurinkosähkömoduulien asennusta itsensä luovuttamisen tai verkkoon kytketyn sähköntuotannon tavoitteen saavuttamiseksi. Sen sovellus sisältää:
* Korkeus- ja keskikokoisten asuinrakennusten parvekkeet kaupungeissa
* Monikerroksisten asuinrakennusten terasseja tai aidattuja alueita
* Kaupallisten rakennusten verhojen seinäparveke rakenne
* Ikkuna-kynnysalustan muuntaminen matalakerroksisten rakennusten sovellus
Tämä järjestelmä on yleensä pieni mittakaavassa, mutta se korostaa turvallisuutta, asennuksen joustavuutta ja esteettistä koordinointia arkkitehtonisen integroinnin kanssa.

Rakennemuodon ja asennusmenetelmän analyysi
Erityisen rakenteensa vuoksi parvekkeiden PV -asennusjärjestelmän suunnittelun on otettava huomioon täysin parvekeiden laakerikapasiteetti, avaruuden hyödyntäminen, varjostusvaikutus ja turvallisuusmääräys. Yleiset rakennemuodot ovat seuraavat:

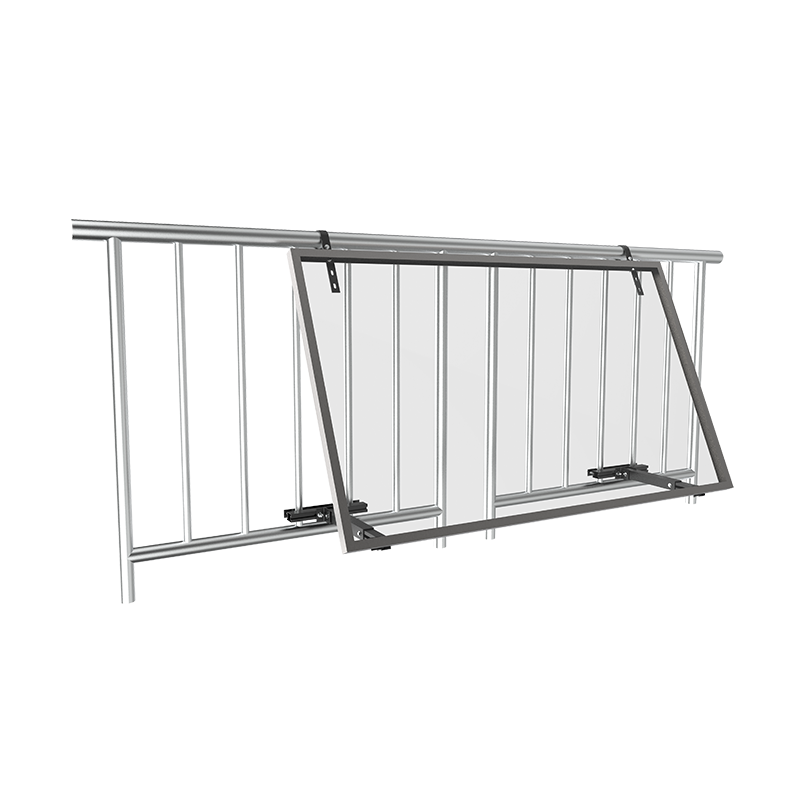

1. Kasekankkijärjestelmä
Photoshole -paneeli on kiinnitetty parvekkeen alkuperäisen kaiteen yläpuolelle tai sisäpuolelle. Kiinnike on kytketty kaiteelle puristimen ja pulttien läpi, mikä sopii kevyeen asennukseen vahingoittamatta alkuperäistä rakennusrakennetta.
2. Lattia-asteittainen diagonaali tukijärjestelmä
Sopii terassille ja parvekkeille, joilla on suuret alueet. Asettamalla tukijalat ja takaosan kallistus tukevat parvekkeella, yleinen rakenteellinen stabiilisuus paranee ja komponenttien suunta ja kulma säädetään samanaikaisesti.
3. seinälle asennettava roikkuu rakenne
Kiinnike on asennettu suoraan parvekkeen seinälle, ja komponentit ripustetaan kaiteen sisäpuolelle tai aurinkoa kohti. Se sopii joihinkin kohtauksiin ilman suojakaiteita tai riittämätön suojakaiteen korkeus.
4. Säädettävä kulmarakenteen järjestelmä
Kulman säätömekanismin varustettua komponenttien kallistumista voidaan säätää joustavasti vuodenaikojen muutosten ja suuntausolosuhteiden mukaan valon hyödyntämisen tehokkuuden parantamiseksi.

Tärkein materiaalin valinta ja turvallisuussuunnittelu
Materiaalikokoonpano
Taizhou Dongsheng Uusi energia käyttää yleensä seuraavia materiaalikombinaatioita:
*Korkean lujuuden alumiiniseoskiskot ja liittimet: kevyt, korroosiokestävä, eikä vaikuta rakennusrakenteeseen;
*Ruostumattomasta teräksestä valmistetut pultit ja lukot: Paranna parvekeympäristöjen kestävyyttä ja vähentää ruosteen riskiä;
*Liukumisen vastainen pohja ja tuulenkestävät vahvistusvarusteet: Vahvista kiinteiden pisteiden vakautta ja estää rakenteellisen siirtymän.

Turvallisuussuorituskyvyn suunnittelu
Parvekkeen kiinnitysjärjestelmän suunnittelun tulisi kiinnittää erityistä huomiota seuraaviin pisteisiin:
* Tuulenpaineenkestävyyden laskeminen: Arvioi komponentin tuulenpuoleinen tuulenkuorma sen alueen meteorologisten tietojen mukaisesti, jolla rakennus sijaitsee;
* Kuormituslaskelma: Yhdistä parvekkeen alkuperäiset kuorman suunnittelutiedot kokonaispainon jakautumisen hallitsemiseksi ja rakenteellisen ylikuormituksen välttämiseksi;
* Syksyn suojaus: Turvalaitteet on asennettava reunaan, jotta komponentit estävät liukumisen värähtelyn, voimakkaan tuulen ja muiden tekijöiden vuoksi.

Suunnitteluprosessi- ja palvelulinkit
Alustava arviointi
Dongsheng New Energy Technical Team auttaa asiakkaita suorittamaan paikan päällä olevia tutkimuksia tai parvekkeen rakenteiden, mittojen, suuntausten ja suojausolosuhteiden etämittauksia.
Yksinoikeus
Yhdistä käyttäjän virtakuorma ja ruudukkoolosuhteet määrittämään kohtuullisen määrän komponentteja ja asettisuunnitelmia sekä tulosta CAD -piirroksia ja 3D -mallinnus renderointeja.
Rakenteellinen sovitus
Räätälöityjen kiinnikkeiden komponenttipakettien, pakkausten ja kuljetusten sovittaminen ovat käyttäjien sopivia asentamaan itse tai insinöörien henkilöstön asentaminen paikan päällä.
Asennusohjeet ja tekninen tuki
Tarjoa käyttöohjeet, video -ohjeet ja online -konsultointipalvelut kiinnikkeiden rakenteiden ja aurinkosähköjärjestelmien turvallisen laskeutumisen varmistamiseksi.

Tyypilliset sovellusskenaariot ja käytännön tulokset
Asuinkäyttäjän puoli
Sovelletaan asuinparvekeiden sähköntuotantoon, joka tukee pieniä kotitalouden aurinkosähköasemia (kuten 0,5 kW-3 kW: n järjestelmiä), joita voidaan käyttää itsekuluttamiseen tai kytkeä kansalliseen hajautettuun tukipolitiikkaan.
Yhteisöprojekti
Useat asuinyhteisöt ovat pilotoineet parvekkeiden pistoolekkeiden järjestelmien asennusta, jotka parantavat rakennusten energian käyttöastetta tuhoamatta alkuperäistä rakennusrakennetta ja joilla on tiettyjä varjostustoimintoja.
Kaupunkirakennusten vihreän energian muutos
Korkeissa toimistorakennuksissa ja kaupallisissa asunnoissa parvekkeen kiinnitysjärjestelmä tarjoaa tiettyjä rakennuksille energiaa säästäviä lisäravinteita ja parantaa rakennusten vihreää kuvaa.

Järjestelmän käyttö- ja huolto -ehdotukset
Se parveke aurinkosähköjärjestelmä on suhteellisen helppo ylläpitää pienen korkeuden ja helpon pääsyn vuoksi. Tärkeimmät ehdotukset sisältävät:
*Puhdista säännöllisesti komponenttien pöly- tai lintujen pudotukset auringonvalon imeytymisen varmistamiseksi;
*Tarkista, ovatko kiinnittimet löysät vai ruostuneita pitkäaikaisen tärinän aiheuttaman rakenteellisen siirtymän välttämiseksi;
*Kiinnitä huomion aurinkosähkömuutoksen tehokkuuden varmistamiseksi;
*Pidä ympäröivän alue ilman esteitä, kuten parvekkeen kasveja, verhoja, kuivauslaitoksia jne.
Yhtiö tarjoaa pitkäaikaisia ​​teknisiä tukipalveluita ja voi myös luoda käyttö- ja huoltotiedostoja tarvittaessa järjestelmän käyttöiän pidentämiseksi.

Parvekkeen PV -asennusjärjestelmän levitysanalyysi: rakennesuunnittelusta turvalliseen toimintaan ja huoltoon

Taizhou Dongsheng New Energy Solution -säätiö sen perustamisesta lähtien vuonna 2009, Taizhou Dongsheng New Energy on sitoutunut hajautettujen aurinkosähköjärjestelmän kiinnikkeiden suunnittelu-, valmistus- ja integrointipalveluihin. Yrityksellä on kypsä suunnittelutiimi, tuotejärjestelmä on läpäissyt ISO-laadunhallintajärjestelmän sertifikaatin, ja sillä on useita PV-asennukseen liittyviä patenttiteknologioita
Kentällä parveke PV -kiinnitysjärjestelmät , Dongsheng New Energy on perustanut joukon standardisoituja ja räätälöityjä suunnittelujärjestelmiä, jotka soveltuvat erilaisille parveketyypeille, jotka perustuvat vuosien kertymiseen katto-, maa- ja erityisrakenteen kiinnikkeissä, jotka kattavat alustavan tutkimuksen, rakennesuunnittelun, asennusohjeen ja myöhemmän kunnossapidon.

Tyypilliset parvekkeiden rakennetyypit
Pienen sopeutumistilan, korkeamman kuormitusvaatimuksen ja tiukemman turvallisuustason vuoksi parveke PV -kiinnikkeet käyttävät yleensä seuraavat rakennetyypit:
1. Kaiteen asennusrakenne
Tämä menetelmä korjaa kiinnikkeen alkuperäiseen parvekkeen kaiteeseen napsautuksilla tai pulteilla, mikä sopii kevyille järjestelmille, jotka eivät vaikuta rakennusrakenteeseen ja eivät vaadi porausta. Komponentit on yleensä järjestetty pystysuoraan tai pieneen kulmaan, joka sopii itä-länsi-parvekkeisiin.
14. Lattia-asennusrakenne
Tämä rakenne sopii parvekkeille tai terassille, joissa on suurempia alustoja. Kiinnikkeen pohja on varustettu vastapainolla tai liukumattomalla jaloilla yleisen vakauden parantamiseksi. Tämä ratkaisu tukee komponenttien säädettävää kulmaa valon hyödyntämisen tehokkuuden parantamiseksi.
3. seinälle asennettava asennusrakenne
Parvekkeille sopii ilman riittävää maatilaa, komponentit ripustetaan parvekkeen sisäseinään tai julkisivulle. Tämä menetelmä on enemmän riippuvainen seinärakenteen laakerinkyvystä, ja seinämateriaali on arvioitava kokonaan.
4. Sulautettu auringonvarjostusrakenne
Yhdistämällä aurinkosähkökomponentit parvekkeisiin auringonvarjo-rakenteisiin integroidun ratkaisun "aurinkosähköisen auringonpinnan" ratkaisun muodostamiseksi, mikä ei vain täytä sähköntuotantotoimintoa, vaan myös rakennusten kauniita ja käytännöllisiä toimintoja, ja sitä käytetään usein etelään kohdistuvilla parvekkeilla.

Aineelliset valinta- ja rakenteelliset turvallisuusnäkökohdat
Parvekkeen kiinnitysjärjestelmässä on korkeat vaatimukset rakennemateriaalien suorittamiselle. Dongsheng uusi energia käyttää yleensä seuraavia materiaalikokoonpanoja:
*Alumiiniseosprofiilit: Sillä on kevyen painon, korroosionkestävyyden ja ei-magneettisen johtavuuden edut, ja se sopii käytettäväksi kaupunkien sateisilla ja kosteilla alueilla;
*Ruostumattomasta teräksestä valmistetut kiinnittimet: Paranna liitäntälujuutta ja kestävyyttä ruosteen ja löysäämisen estämiseksi pitkäaikaisen käytön aikana;
*Kumipohja tai liukumisen vastainen kumityyny: Paranna parvekkeen lattian ja kiinnikkeen pohjan välistä kitkaa siirtymisen estämiseksi;
*Rakenteelliset liima- ja vedenpitävät käsittelytarvikkeet: Seinälle kiinnitetyille järjestelmille tarjoavat tiivistysvahvistuksen veden vuotamisen ja rakenteellisen löystymisen estämiseksi.
Turvallisuussuunnitelman kannalta järjestelmän on laskettava tuulenkuorma ja rakenteellinen kuorma. Tekijöiden, kuten rakennuksen lattian korkeuden, tuulen paineen ja kaiteen kuormituksen kantavuuskapasiteetin, mukaan varmista, että komponentit eivät ole kompensoivia tai pudota ulkoisten voimien, kuten voimakkaan tuulen ja värähtelyn vuoksi.

Parvekkeen kiinnitysjärjestelmän suunnittelu- ja asennusprosessi
Vaikka parvekkeen PV-asennusjärjestelmän rakenne on suhteellisen yksinkertainen, siihen liittyy tekijöitä, kuten monipuolinen paikan päällä oleva ympäristö, eriytetyt valaistusolosuhteet ja henkilökohtaiset käyttäjän tarpeet, joten sen on tehtävä yhteistyötä systemaattisen suunnitteluprosessin kanssa:
1. Alustava mittaus paikan päällä
Kerää parvekkeen koko, suunta ja varjostus paikan päällä tai etätuella ja analysoi kuormitettavissa oleva ryhmä
2. järjestelmän suunnittelusuunnitelman lähtö
Määritä mittaustietojen perusteella kiinnitystyyppi, aurinkosähkökomponenttien asettelukaavio, kallistuskulman suositus, kaapelin suunta jne. Ja sovi järjestelmän kapasiteetti yhdessä käyttäjän kuorman kanssa.
3. Materiaalipakkaus ja toimitus
Dongsheng uusi energia voi tarjota modulaarisia pakattuja ja toimitettuja kiinnikkeiden komponentteja, mukaan lukien päärakenne, kiinnikkeet, apumateriaalit, kaapelileikkeet jne. Asiakkaiden myöhemmän kokoonpanon helpottamiseksi.
4. Asennus tekninen tuki
Tarjoa piirustusohjeet, video -ohjeet ja tekninen etäkonsultointi ja järjestä ammatilliset asennusryhmät auttamaan rakentamisessa järjestelmän toteutusvaikutuksen varmistamiseksi.

Järjestelmän ylläpito -ehdotukset ja toiminnan tehokkuustakuu
Parvekkeen aurinkosähköjärjestelmä on alueella, johon käyttäjät usein ottavat yhteyttä, jota on helpompi tarkastaa ja ylläpitää kuin kattojärjestelmä. Dongsheng New Energy suosittelee seuraavaa:
* Puhdista säännöllisesti komponenttien pöly ja epäpuhtaudet valon imeytymisen tehokkuuden ylläpitämiseksi;
* Tarkista, ovatko kiinnitysliittimet löysästi joka neljännes, etenkin korkean kerrostalojen parvekkeella;
* Vältä esineiden, kasvien tai roskien kuivaamista komponenttien estämiseksi sähköntuotantohäviöiden vähentämiseksi;
* Käytä pieniä inverttereitä tai mikroenergian varastointijärjestelmiä sähkön käytön joustavuuden parantamiseksi.

Tyypilliset sovellusskenaariot ja todelliset edut
Parveke PV -asennusjärjestelmä on otettu käyttöön monissa todellisissa projekteissa. Yleisiä sovelluksia ovat:
* Korkean kerrostalojen käyttäjät: Ratkaise käytettävissä olevan kattotilan ongelma ja saavuta perusvoiman tuotantotarpeet alle 1 kW;
* Pienet kaupalliset toimistorakennukset: Käytä parvekkeita tai uloke -alustoja aurinkosähköjärjestelmien käyttöönottamiseen toimistovoiman täydentämiseen;
* Yhteisön lentäjä ja vanhan kaupungin peruskorjaushankkeet: edistävät vihreän rakennuksen kunnostamista ja päivittämistä ja toteuttavat puhdasta energian saatavuutta kotitalouksiin;
* Hajautettu aurinkosähkömyynnin myyntialusta: Yhdistettynä käyttäjän puolen mittaukseen, ymmärrä ylijäämävirran pääsy ja virrankulutuksen seuranta.
Todellinen käyttäjän palaute osoittaa, että vaikka parveketila on rajoitettu, sulujen ja komponenttien kohtuullinen järjestely voi saavuttaa vuotuisen sähköntuotannon 300 ~ 1000 kWh, mikä auttaa lievittämään päivittäisiä sähkölaskukulut.

Tuleva kehityssuunta
Se parveke PV -kiinnitysjärjestelmä on suurempi rooli kaupunkirakennusten vihreän muutoksen aloilla, kotitalouksien energian riippumattoman hallinnan ja älykkäiden mikroverkojen rakentamisen aloilla. Tulevia kehityssuuntauksia ovat:
* Esteettisen kiinnikkeen suunnittelun integrointi rakennusjulkisivuihin
Integroitu arkkitehtoniseen tyyliin parantaaksesi parvekkeen ulkonäön tasaisuutta ja koordinointia;
* Komponenttienergian varastoinnin integroidun moduulin mainostaminen
Käytä pieniä paristoja sähkön luomiseen päivän aikana ja käyttää yöllä järjestelmän energiatehokkuuden parantamiseksi;
* Pääsy älykkäisiin seuranta- ja ohjausjärjestelmiin
Sähköntuotantotietojen reaaliaikainen seuranta yhdistettynä sovellus- ja ääni-avustajiin kaukosäätimen saavuttamiseksi.
